7.1.2

DxGO

Eigenschaften

• Punkt-zu-Punkt Fernwirksystem über Modem-Verbindung, D1- bzw. D2- Funktelefonnetz oder Standleitungen (RS485-Bussystem)
• Datenübertragung über ein gesichertes Protokoll

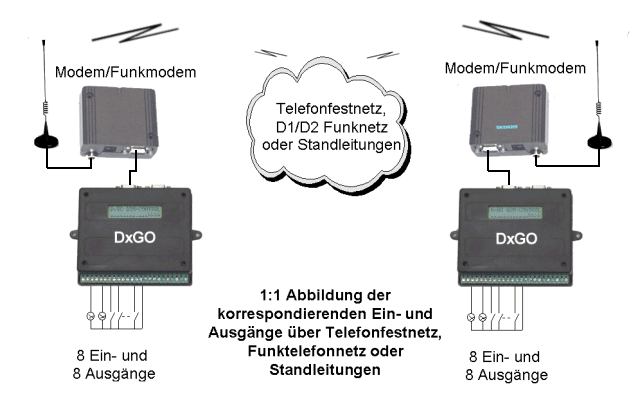

• Die Eingänge des einen Gerätes werden jeweils 1:1 auf die Ausgänge des anderen Gerätes abgebildet
• Meldungseingänge für den Anschluss von potentialfreien Kontakten
• Jeweils vier Relais- oder vier Opencollector-Ausgänge pro Gerät (erweiterbar)
• Ständige Anzeige aller Ein- und Ausgangszustände in einem LCD-Display
• Ständige Überwachung der Funkstrecke durch Routinerufe
• Sendejournal zur Protokollierung aller übertragenen Schaltvorgänge
• RS232 zur Programmierung der Geräte und Auslesung des Sendejournals
• Optionale parallele Meldung von Schaltvorgängen an ein Handy

Beschreibung

Das System DxGO/REMOTE dient zur Überbrückung von großen Distanzen über das Telefonfestnetz, evtl. vorhandene Telefonnebenstellenanlagen, das D-Funktelefonnetz oder über Standleitungen. Die erreichbare Entfernung zwischen zwei Stationen liegt bei Verwendung von Standleitungen bei ca. 10 km. Es können sowohl Schaltvorgänge in der Ferne ausgelöst als auch Signalzustände aus der Ferne überwacht werden. Eine Kopplung zweier SPS über digitale Ein- und Ausgänge ist möglich. Es stehen je Station acht Eingänge zum Anschluss von potentialfreien Kontakten, vier Relaisausgänge (z. B. zum Schalten von Geräten) und vier TTL-Ausgänge (z. B. zur Anzeige von Zuständen) zur Verfügung. Die Änderung eines Eingangszustandes löst automatisch eine Übertragung zur korrespondierenden Station aus. Sind beide Stationen über das Telefonnetz gekoppelt, wird automatisch eine Modemverbindung aufgebaut und der Zustand übertragen. Bei einer Anbindung über D-Netz wird die Zustandsänderung mittels Kurzdatentelegrammen (SMS) übertragen. Um ständig eine konsistente Abbildung aller Ein- und Ausgänge zu erreichen, muss die Gegenstelle eine Übertragung in jedem Fall bestätigen. Die Übertragungszeit liegt typischerweise im Bereich von einigen Sekunden.

Versorgung

Spannung: 12VDC= ..24VDC=, 250mA

Bauform

Modul-Gehäuse für Tisch- oder Wandmontage 165 x 130 x 40 mm

Anwendungen

Überbrückung von Leitungslücken, Windkraftwerke, Umweltmessstationen, Brunnen, Automaten, technische Anlagen, Prozess- und Klimaüberwachung etc.
