WebNet Internet Leitstelle

Inter-/Intranet-Leitstelle für Standard Browser

Weltweite Prozessvisualisierung und -steuerung

Eigenschaften

Ortsunabhängige Visualisierung von Daten
Messen, Steuern, Regeln übers Inter-/Intranet
Prozesskontrolle von jedem Internet Terminal
weltweite Verfügbarkeit, verteilte Leitstellen
Animierte Darstellung mit applet (Lifedaten)
zukunftsfähig durch neue Technologie (Java)
unabhängig von verwendeter Hardware und Betriebssystem, keine neue Software nötig
Lauffähig unter Explorer (IE5) oder Navigator
kein Installationsaufwand am Bedienplatz
komfortabler Maskeneditor zur Bilderstellung
Echtzeittest im Editor möglich

Beschreibung

WEBNET ist eine Leistellensoftware für das Internet/Intranet. Sie erlaubt Prozesse über standard Internet-Browser zu visualisieren und zu steuern. Die Leitstellenfunktionalität ist auf diese Weise an jedem beliebigen Ort weltweit verfügbar. Passwortschutz und Benutzerprofile erlauben nur aus-gewählten Personen den Zugriff auf für sie bestimmte Informationen. Die Darstellung der Prozesse erfolgt möglichst orginalgetreu in interaktiven Prozessbildern. Buttons dienen zur Aktivierung von Pumpen und Stellgliedern. Das Antwortzeitverhalten wird durch das System und die Art der Inter-/Intranet Anbindung bestimmt. Typische Anwortzeiten liegen im Sekundenbereich oder darunter und sind damit voll ausreichend für Anwendungen z.B. im Wasser- oder Wärmebereich. Neben den Prozessen können Protokollauswertungen durchgeführt und angezeigt werden. Loggerfunktionen werden ebenfalls zur Verfügung gestellt. Alle Informationen werden ausschließlich auf dem Server gehalten. Die Ausgabe ausgewählter Daten in Status-/Tages- oder Monatsprotokollen ist möglich. Zur Erstellung eigener Bilder oder Masken steht ein komfortabler Editor mit online - Testmöglichkeiten bereit

Die Anbindung nicht internetfähiger Stationen ist über den WEBSERV - Interface Rechner möglich. Dieser kommuniziert mit den Fernwirkstationen über Festnetz oder Funk und stellt die Informa-tionen dem INTER-/INTRANET zur Verfügung. Er dient als Interface zum WEBNET. DxGO-NET ist eine internetfähige Fernwirkstation mit integriertem Webserver mit eigenem Prozessbild. Sie besitzt digitale und analoge Ein- und Ausgänge zur Prozessanschaltung.

Eigenschaften:

ASCII-Schnittstelle über TCP/IP
Einbindung von Fremdsystemen
Anpassung vorhandener Systeme
Windows ähnliche Oberfläche

Zurück zum Anfang

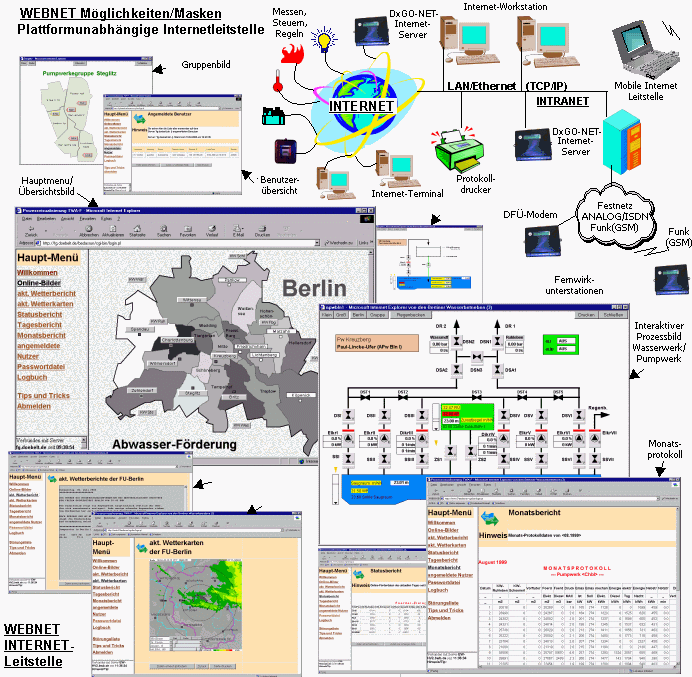

- WebNET Screenshots -

Zurück zum Anfang

Technische Daten

Datenübertragung

per INTERNET/INTRANET
per Festnetztragung modem oder über Funkmodem
über PPP oder per Ethernet (TCP/IP)

Konfiguration/Programmierung

Die Konfiguration der Dx-Geräte erfolgt über integrierten WEB-Server (lokal/fern) oder bei nicht internetfähigen Geräten über einen WEB-SERVER als Interface

Visualisierung

verfügbare Bildschirmmasken
interaktive Prozessvisualisierung
Übersichtsbilder und Detailinformationen
Tages- und Monatsprotokolle
Online Dienste (Ölpreise, Wetterdienst,...)
Netzübersichten (Quellen/Ziele)
passwortgeschützer Zugang

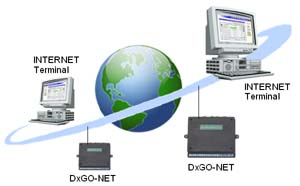

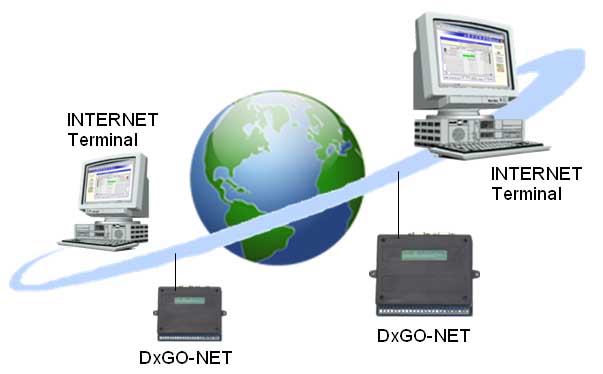

Netztopologie

DxGO-NET mit integriertem Server oder im Netz integrierter CGI-WEB-SERVER zur Anbindung externer nicht WEB-fähiger Stationen

Kommunikation

Übertragung: zyklisch, spontan, auf Abfrage
Übertragung über TCP/IP im INTRANET
Stationsanbindung über Funk- oder Festnetz

Browser

Internet Explorer 5.0, Netscape Navigator

Anzahl Stationen

Es können beliebige viele Stationen bedient und überwacht werden

Archivierung

Speicherung der Daten auf dem Server
Speicherintervalle und -dauer einstellbar

Sonstiges

zentrale Protokollierung auf dem Server
komfortabler Editor zur Bilderstellung
Anbindung nicht internetfähiger Stationen
Darstellung der Prozesse in Echtzeit
Festlegung von Nutzerprofilen
Konfigurierbare Auswahl externer Dienste
hierachisch strukturierte Bedienoberfläche

Lieferumfang

Systemlösung mit Software und Hardware

Varianten

WEBNET-Software
Internet-Leitstellen-Software für Explorer 5.0
WEBSERV
Anbindung von nicht Internetfähigen Geräte
DxGO-NET
Internetfähige Fernwirkunterstation

Voraussetzung

Intenet Explorer 5.0, hardwareunabhängig

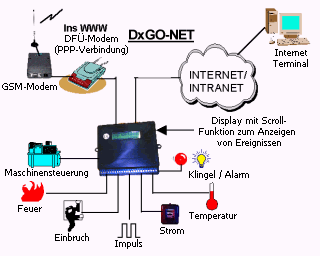

DxGO-NET Station für WEBNET

Messen, Steuern, Zählen, Befehlen, Loggen, Überwachen

Integrierter WebServer mit allen verfügbaren Grössen der Station (Meldungen, Zählwerte, Messwerte und Befehle)

Anschliessbare Zähler und Signale an DxCOUNT

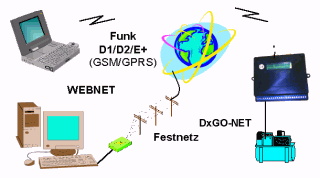

WEBNET Anbindungen mit DxGO-NET

Internetverbindungen über Funk oder Festnetz
