Messen - Loggen - Melden - Zählen - Steuern

Beschreibung

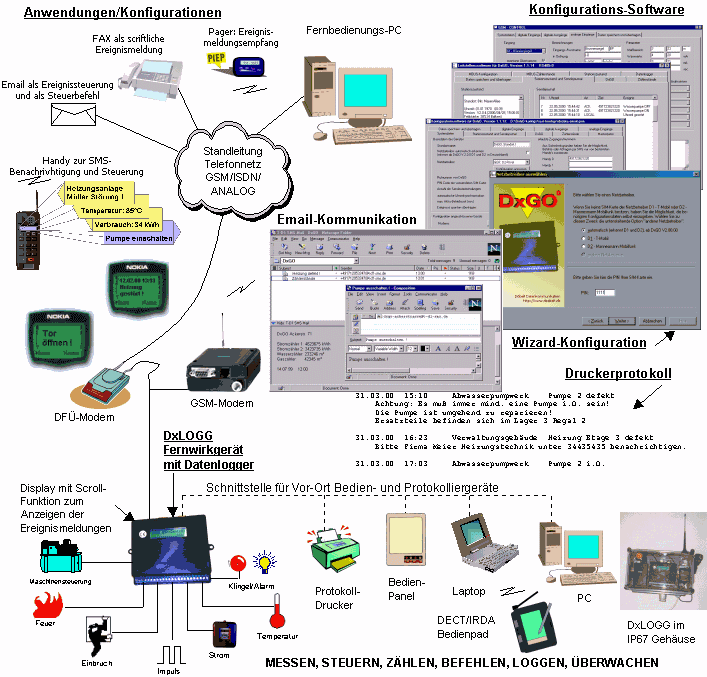

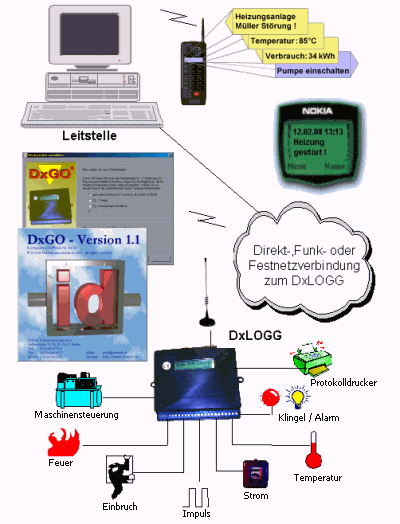

Mit DxLOGG können Sie Meldungen, Meß- und Zählwerte erfassen und speichern sowie Befehle ausführen. Die Aufzeichnung aller Daten erfolgt in einem frei definierbaren Zeitraster von Minuten bis zu Tagen. Dadurch ergibt sich eine Speicherkapazität von mehr als einem Jahr. Grundlage der Wertbildung ist eine alle 100ms wiederkehrende Abtastung der Ein- und Ausgänge, aus denen die Mittelwerte für das angegebene Zeitintervall gebildet werden. Neben der Aufzeichnung von Werten lassen sich diese auch in Echtzeit überwachen. Beim Erreichen eingestellter Grenzwerte oder Zustände können Nachrichten per Funk oder Modemverbindung direkt an die zuständige Person oder an eine Leitstelle gesendet werden. Die Daten werden per Standleitung, Festnetz (Analog/ISDN) oder GSM übertragen. Als Dienste werden SMS und Direktverbindungen genutzt. Für eine Zentrale steht eine komfortable PC-Software (DxLEIT) zur Verfügung.

Selbstverständlich lassen sich die Werte auch direkt vor Ort ohne Fernübertragung auslesen und ausdrucken. Alle Ereignisse können vor Ort auf einem Drucker, PC oder Bedienpanel ausgegeben werden. Per Datenfernübe-tragung können Personen z.B. per PAGER, SMS, FAX und Email benachrichtigt werden oder von dort aus Fernschaltvorgänge auslösen. Die Station besitzt zum Erfassen von Meldungen oder Meßwerten und zum Schalten von Anlagen digitale und analoge Ein- und Ausgänge.

Funktionen

Variables Zeitraster von Minuten bis Tagen
Speicherkapazität bis zu mehreren Jahren
Frei definierbare Klartextmeldungen
Jeder Ein-/Ausgang ist frei konfigurierbar
Fernwirkmöglichkeit vom Handy und PC
Umfangreiche Konfigurationssoftware
Protokollierung aller Ereignisse (Logbuch)

Zurück zum Anfang

Zurück zum Anfang

Technische Daten

Datenübertragung

per Funkmodem (M20, o.ä.) als D1/D2 /E+ SMS oder transparenter Datenverbindung
Grenzwerte im Klartext aufs Handy melden

Konfiguration/Programmierung

vom Handy: per SMS (plug and play)
vom PC: mittels AT-Befehlen, per Email
oder mit Konfigurationssoftware (lokal/fern)

Kommunikationsmöglichkeiten:

Display

2-zeiliges LCD-Display (16 Zeichen/Zeile) zur Anzeige aller Zustände und Meßwerte

Anschlüsse/Signale:

Meldeeingänge

bis zu 12 digitale Eingänge (über potentialfreie Kontakte)

Zähleingänge

bis zu 12 Zähleingänge mit Zählerstands- und Frequenzüberwachung

Schaltausgänge

bis zu 4 Relaisausgänge

Messeingänge

4/8 analoge Eingänge (0/4..20mA, 0..1/10V) (Überwachung von 4 Schwellen/Eingang)

Schnittstellen

RS232 für Programmierung und Fremdgerät
RS232 für Funk- oder Festnetzmodem

Datenlogger

Speicherung aller Ein- und Ausgänge
Frei wählbares Aufzeichnungsraster
Abtastung aller Signale im 100ms Raster
Mittelwertbildung für gewähltes Zeitraster
Speicherung bis zu 2 Jahre, 20000 Abbilder
Datenauslesung lokal oder per Modem

Sicherheit

End-zu-End Bestätigung, Steuerung nur von zugelassenen Rufnummern
Meldungswiederholung in Zeitintervallen
RLP-Protokoll zur Datensicherung (wählbar)

Sender/Empfänger

Handy, PC, Email, FAX, Pager (Cityruf)

Protokollierung

Ereignisprotokoll lokal/fern abrufbar

Stromversorgung

8-15V=, 200mA, (8..35V=/ 60V=/ Solar)
incl. Funk, integrierte Akkuladeschaltung
Meldung für Spannungsausfall-/wiederkehr
CE, EMV nach EN55022, EN61000

Abmessungen

L: 130mm, B: 110mm, H: 40mm
Für Wand- oder Hutschienenmontage (EN)

Kommunikationsmöglichkeiten

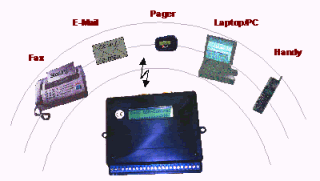

Mögliche Empfangs- und Sendegeräte für DxLOGG

Benachrichtigen Sie bis zu 6 Empfänger gleichzeitig Aktionsauslösung per Handy, PC oder per Email Datenauslesung vom PC mit Software DxLEIT/UNINET

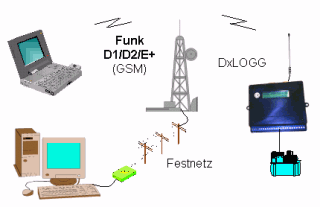

Wie mit DxLOGG Verbindung aufgenommen wird!

Modomverbindung zum DxLOGG aus dem Fest- oder Mobilfunknetz

Lieferumfang

DxLOGG, GSM-MODEM, Zubehör, Software

Weitere Informationen

Übersicht der Dx-Fernwirksysteme
DxCONFIG Konfigurationssoftware
DxLEIT Leitstellensoftware
Distributed Messaging
Solarstromversorgung für Dx-Geräte
