Eigenschaften
- Internes GSM900 / 1800-Modem
- Bis zu 8 Meldungseingänge
- Nachrichtenübermittlung bei Alarmauslösung und -deaktivierung im Klartext
- Benachrichtigung per PAGER, SMS, Email, FAX und ins Internet auf www.dxgo.net
- Alarmgenerierung durch Zustandsänderung am Kontakteingang
- 4 Schaltausgänge zum Schalten von Feuerlöschanlagen, Sirenen o.ä. per SMS oder Email
- Rufwiederholung in vorgegebenem Zeitraster
- Bestätigung durch den Empfänger bei Zustellung und Annahme der Benachrichtigung
- Konfiguration per SMS, Möglichkeit der Fernkonfiguration via Email von jedem Ort
- Statusabfrage vom Mobiltelefon oder per Email
- Routineruf in frei definierbarem Zeitraster
- Zählwerterfassung mit Intervall- und Lifetime-Zähler
- Neustartmeldung nach Spannungsanschluss
- DCF/Mobilfunknetz-Uhrzeitsynchronisation
- Varianten für Batteriebetrieb, Hutschienen- oder Wandgehäuse IP67
- Eigensichere Eingänge
- CE-Zulassung
- Erfüllung der Normen CENELEC EN 50 081-2 und CENELEC EN 61000-6-2 gemäß den Bestimmungen der Richtlinie 89/336/EWG bzw EMVG.
Beschreibung

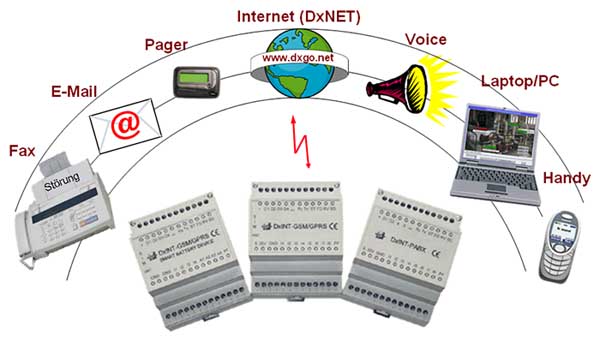

DxINT ermöglicht Ihnen Ereignisse als SMS, FAX, Email, Pagerruf oder ins Internet zu melden. Außerdem sind Sie in der Lage per SMS oder durch den Versand einer Email einen Ausgang am Gerät zu schalten. Das DxINT Plug&Play Modul besteht aus:- internem Funkmodem für GSM (D1/D2/E+)
- Interne GSM Antenne, extern optional
- direkte 12VDC oder 24VDC Versorgung
- integrierte Temperatur- und Feldstärkemessung
- Angabe der Cell-Information, Ortungsmöglichkeit
- Hutschienen-Netzteil für 230VAC verfügbar
- Ereignismeldeeingänge können als Zähleingänge konfiguriert werden
- Meldungsauslösung bei Über-/Unterschreitung vorgegebener Mengen
- Übertragung per SMS, FAX, Email oder ins Internet
- Zählfrequenz: maximal 10Hz
- Speicherung der Zählwerte
- Fernübertragung der erfassten Daten
- Bildung von Intervallzählern
Elektroinstallationen, Prozeßvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..

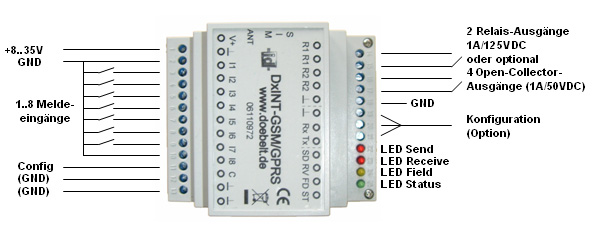

Beschaltungsbeispiel
(Die Beschaltung kann - je nach bestellter Variante - variieren)
| Technische Daten/Typ | DxINT 4-2R | DxINT 4/4-4OC | DxINT 8-2R AC | DxINT 8-4OC BAT |
|---|---|---|---|---|
| Modem | GSM 900/1800 | GSM 900/1800 | GSM 900/1800 | GSM 900/1800 |
| Digitale Eingänge | 4 | 4 | 8 | 8 |
| davon Zähleingänge | 0 | 4 | 8 | 8 |
| analoge Eingänge | 0 | 4 | 0 | 8 |
| Eingangsspannung | potentialfrei | potentialfrei | potentialfrei | potentialfrei |
| Versorgungsspannung | DC 12/24V | DC 12/24V | AC/DC 12/24V | Int. Batterie/5 Jahre |
| Ausgänge | 2 Relais | 4 Transistoren | 2 Relais | 4 Transistoren |
| Ausgangsschaltfrequenz | 1 Hz | 10 Hz | 1 Hz | 10 Hz |
| Ausgangsbelastbarkeit | 125VDC/1A | 50VDC/1A | 125VDC/1A | 50VDC/1A |
| Verlustleistung | 3W..6W | 2W..4W | 3W..7W | 3μW Stby/1W Tx |
| Batteriepufferung/Ladestrom | 12VDC/lq=60mA | 12VDC/lq=60mA | 12VDC/lq=60mA | 12VDC |
| Anschluss | 2x1,5mm²/1x2,5mm² | |||
| Temperaturbereich | 0V .. +55°C | |||
| Funkentstörung/Störfestigkeit | EN55011/IEC801 | |||
| Schutzart | IP20 | |||
| Maße (B*H*T) mm³ | 4TE (72x90x70) | |||
| Montage/Gehäuseform | Hutschiene 35mm | |||
| Anzeigen | LED für STATE/FIELD/RECEIVE/SEND | |||
| Sonstige Anschlüsse | Option: Ext. Antenne FMA | |||
| Bestell-Nummer | ID20301 | ID20302 | ID20303 | ID20304 |

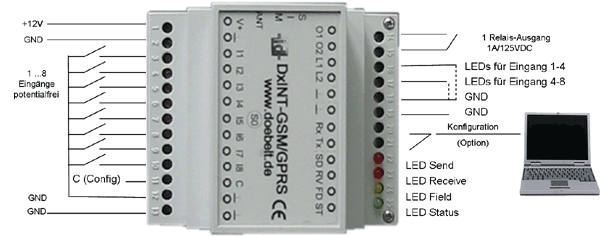

DxINT-GSM/GPRS S0 Verdrahtungsschema
An die Eingänge I1 bis I8 können mit potentialfreien Kontakten gegen Masse oder mit S0 Ausgänge von Zählern beschaltet werden. Am Gerät stehen insgesamt fünf Masse Anschlüsse (2,12,13,20,21) zur Verfügung. Zusätzlich stehen weitere drei Masseanschlüsse am Netzteil (22,23,24) bereit.
