Eigenschaften
- Ereignismeldung via D1/D2 (GSM) als SMS, FAX, E-Mail oder Pagerruf
- Fernsteuern und Statusabfrage mit SMS und E-Mail
- Befehlsquittierung durch DxGO
- Netzübergreifender SMS-Versand
- zyklischer Routineruf
- automatische Uhrzeitsynchronisation
- Entprellung der Eingänge
- Selbstüberwachung
1. Allgemeines
Wir gratulieren Ihnen zum Erwerb des DxGO-Gerätes. Es ermöglicht Ihnen Ereignisse als SMS, FAX, E-Mail und Pagerruf zu melden. Außerdem sind Sie in der Lage per SMS oder durch den Versand einer Email einen Ausgang am Gerät zu schalten.
In der Ihnen vorliegenden Plug&Play Box befinden sich folgende Teile:
- DxGO
- GSM-Funkmodem für GSM 900 (D1/D2)
- Anschlusskabel für Funkmodem
- GSM-Antenne mit Adapter
- Netzteil, Verbindungs-/Programmierkabel
- Wizard-Software für Win 95/98 zur Konfiguration des DxGO
2. Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Elektroinstallationen, Prozessvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..
3. Inbetriebnahme
Zur Inbetriebnahme schalten Sie bitte die einzelnen Komponenten nach dem unten stehenden Anschaltschema zusammen. Sie benötigen für den Betrieb des Gerätes noch eine GSM-SIM-Karte für das Funkmodem. Wir empfehlen Ihnen den Einsatz einer Data-Card oder mit eingeschränkter Funktionalität eine CallYa- oder Xtra-Card, die Sie bei uns oder bei einem Mobilfunknetzbetreiber erwerben können. Alternativ können Sie auch die Karte eines anderen Mobiltelefons benutzen.

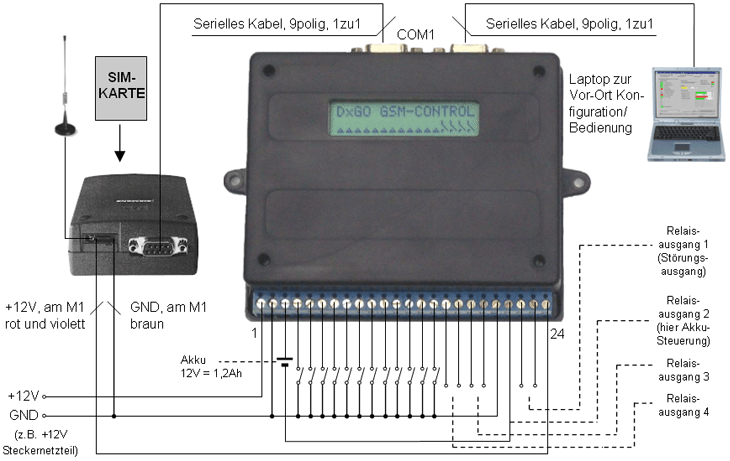

4. Anschaltschema
5. Konfiguration
Das DxGO ist bereits weitgehend vorkonfiguriert. Die noch fehlenden Angaben lassen sich auf zwei Arten konfigurieren:
5.1 Konfiguration per Mobiltelefon:
a) Stecken Sie die SIM Karte in Ihr Mobiltelefon
b) ändern Sie die PIN auf "1111". (Wie das funktioniert entnehmen Sie bitte Ihrer Mobiltelefonbeschreibung)
c) Stecken Sie die SIM-Karte in das GSM-Modem
d) Schalten das DxGO und Funkmodem ein
e) Kontrollieren Sie anhand der Anzeige im Display die Feldstärke (>= 3 Balken) .
f) Teilen Sie dem DxGO durch eine SMS mit, wohin die Ereignisse gemeldet werden sollen. Die zu sendende SMS an die Rufnummer des DxGO sieht folgendermaßen aus:
INIT <Ihre eigene Rufnummer> [<DxGO-Rufnummer>]
Bsp.: INIT 491723821220 4917232773090
Die DxGO-Rufnummer ist für die Uhrzeit-Synchronisation erforderlich. (Wie Sie eine SMS versenden entnehmen Sie bitte der Beschreibung Ihres Mobiltelefons)
g) Nun ist DxGO betriebsbereit; viel Erfolg!
5.2 Konfiguration per Wizard
Mit dem beiliegenden Wizard können Sie das Gerät einfach und komfortabel mit Ihrem PC konfigurieren.
a) Stecken Sie die SIM-Karte in das GSM-Modem
b) Versorgen Sie das DxGO mit Spannungen
c) Verbinden Sie Ihren Rechner mit dem DxGO durch das beiliegende Kabel
d) legen Sie die Diskette in Ihren Rechner ein und rufen Sie "SETUP" auf (im Folgenden werden Sie durch das Menü geführt)
e) Übertragen Sie am Ende des Konfigurationsdialoges Ihre Daten an das DxGO.
f) Verbinden Sie das DxGO mit dem Funkmodem durch das beiliegende Kabel und schalten Sie es ein;
anschließend ca. 30s warten.
g) Kontrollieren Sie anhand der Anzeige im Display die Feldstärke (>= 3 Balken).
h) Nun ist DxGO betriebsbereit, viel Spaß!
6. Empfangen und Senden von Nachrichten

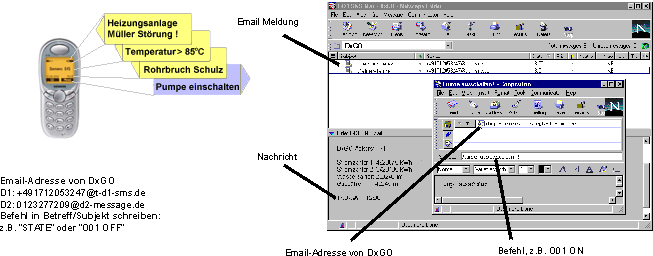

DxGO ist jetzt betriebsbereit und Sie können Nachrichten senden und empfangen. Sie können aufgetretene Ereignisse per SMS, E-Mail, Pager und FAX empfangen. Befehle an das DxGO lassen sich durch SMS und E-Mail auslösen. Das Empfangen und das Senden einer Nachricht per SMS oder E-Mail an Ihr DxGO entnehmen Sie bitte den folgenden Abbildungen und Erklärungen:
Übertragen von Ereignissen

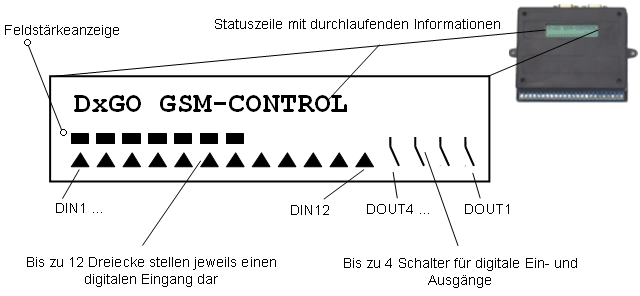

Stellen Sie z.B. mit einem Draht zwischen Pin 2 und 4 an der Klemmleiste von DxGO eine Verbindung her, so lösen Sie die Meldung 1 aus. Im Display vom DxGO sehen Sie die gewählten Rufnummern und den Beginn der gesendeten Nachrichten. Der aktivierte Eingang wird durch ein Dreieck nach unten (low) angezeigt.
Schalten von Ausgängen
Das Senden von Befehlen an das DxGO ist per SMS und Email möglich. Die Relais-Ausgänge können im Auslieferungszustand mit folgender SMS (Kurzname und High/Low-Zustand) geschaltet werden:
SMS: O01 ON oder O01 OFF an die Rufnummer des DxGO's.
O01 (Oh null eins) steht für Ausgang 1 (Output 01)
ON steht für low-Zustand (geschlossener Relaiskontakt)
OFF steht für high-Zustand (offener Relaiskontakt)
Die Schaltzustände können im Display von DxGO abgelesen werden.
Beachten Sie bitte beim netzübergreifenden SMS-Versand (D1<->D2) die richtige Einstellung des SMSCīs auf Ihrem Mobiltelefon:
D1: +491710760000
D2 netzintern: +491722270000
D2 netzübergreifend: +491722270333
E+: +491770610000
7. Technische Daten DxGO-Light/Classic
Betriebsspannung: 230V/50Hz oder 12V=
2-zeiliges LCD-Display zur ständigen Kontrolle des Betriebszustandes
Abmessungen: (LxHxT) 130x40x110 mm3
4/6 Eingänge für Anschluss potentialfreier Kontakte
1/2 Relaisausgänge (Schaltleistung: 0,5A bei 125V oder 1A bei 24V)
Anschluss für Akkupufferung zur Überbrückung von Netzausfällen, mit integrierter Akku-Ladeschaltung
