DxTECO-TETRA-CONTROL
DxTECO für Telemetrie- und Fernwirkanwendungen in TETRA-Netzen

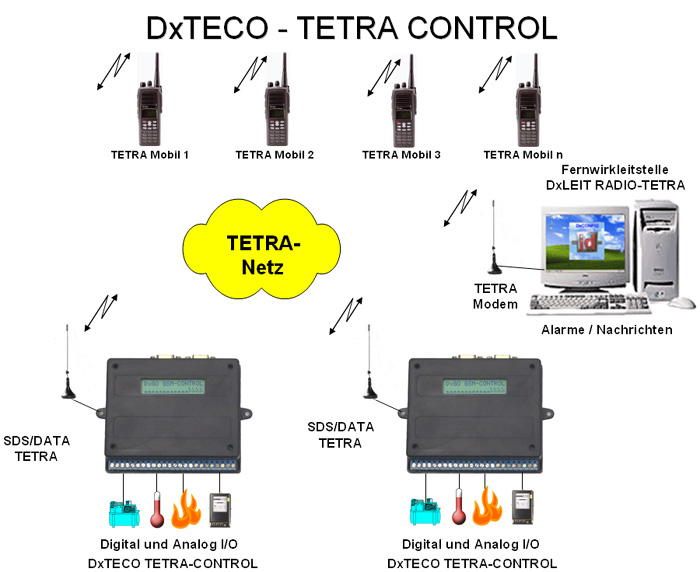

DxTECO TETRA CONTROL - Schema

Eigenschaften


Seitenanfang

Beschreibung

Der Datenaustausch mit einer Leitstelle oder einem anderen Funkgerät erfolgt über Status- und Short-Data-Messages (SDS). Größere Datenmengen, wie z.B. Loggerdaten, werden per Datenprotokoll übertragen.
Optional können bei z.B. mobilen Anwendungen GPS-Daten erfasst, übertragen und ausgewertet werden.

DxTECO-CONTROL

Das DxTECO-CONTROL bietet digitale und analoge Ein- und Ausgänge zur Prozesskontrolle. Informationen können bidirektional mit einem oder mehreren DxTECO-Geräten, Leitstellen, einem Handfunkgerät oder der PC-Leitstelle DxLEIT-RADIO-TETRA ausgetauscht werden. Es stehen Varianten mit einer unterschiedlichen Anzahl von Ein- und Ausgängen zur Verfügung. Es können einfache Meldungen, Zählimpulse und Messwerte erfasst, sowie Befehle und Sollwerte ausgegeben werden.
Die Datenübertragung kann spontan, zyklisch oder auf Anfrage erfolgen. Von der Zentrale aus kann der Status beliebiger Fernwirkstationen abgefragt werden. Ebenfalls können Ausgänge und Sollwerte gesteuert werden. Bei Bedarf steht ein Datenlogger für die Aufzeichnung der Ein- und Ausgänge zur Verfügung. Die Konfiguration der Fernwirkstation erfolgt über eine RS232- oder USB-Schnittstelle mit Hilfe eines Laptops und der passenden Konfigurationssoftware.

Kopplung mehrerer DxTECO-CONTROL

Bei bestimmten Anwendungen kann es erforderlich sein, dass zwei oder mehr DxTECO-Geräte miteinander Daten austauschen. Dieser Datenaustausch kann direkt, ohne dass dazu eine Fernwirkleitstelle benötigt wird, erfolgen. Digitale und analoge Eingänge des einen Gerätes können Ausgänge des anderen Gerätes steuern.


Die Daten können spontan, zyklisch oder auf Anfrage ausgetauscht werden. Es sind sowohl Punkt-zu-Punkt als auch Punkt-zu-Mehrpunkt-Verbindungen möglich.

Sprechfunk

Parallel zur Übertragung von Status oder Kurznachrichten kann mit den DxTECO-Fernwirkstationen Sprache übertragen werden. An die Station wird zusätzlich ein Handbedienteil angeschlossen.

DxLEIT-RADIO-TETRA Leitstelle

Für die grafische Visualisierung und Bedienung der DxTECO-Stationen steht unsere Fernwirkleitstelle DxLEIT-RADIO-TETRA für Funkanwendungen bereit.

DxLEIT-RADIO-TETRA

Anwendungen

Autarkes Fernwirken in unversorgten oder schlecht versorgten Gebieten, Mess- und Steuerungsnetze für den Umweltschutz, Ampelsteuerungen, Alarmanlagen, Funk-Fernwirkanlagen, Küstennahe Seefahrt, Fahrzeugüberwachung, etc.
