SoPRESS
Fernüberwachung- und Steuerung mit Logistikfunktionalität im Ver-/Entsorgungsberreich
SoPRESS - Schema 1


SoPRESS - Beschreibung

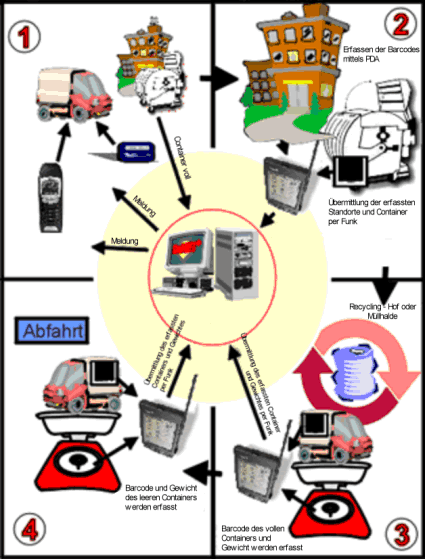

In der Ver- und Entsorgungswirtschaft werden die Gewerke häufig von unterschiedlichen Personen und/oder Firmen wahrgenommen. Der Informationsfluss lässt daher häufig zu wünschen übrig. Um die vorhandenen Probleme zu beseitigen und zur Schaffung eines zusätzlichen Informationsgehaltes dient unser System DxNET. Das Transportgut ( z.B. Container) wird mit einer Identifikations- und Übertragungseinheit ausgerüstet, die unterschiedliche Zustände des Containers oder der Container meldet. Wir möchten Ihnen die Vorteile von DxNET anhand eines Beispieles im Bereich der Entsorgung vorstellen (Bild: Ver-/Entsorgung):

1 - Meldung "Container voll"
Ein Entsorgungsunternehmer besitzt Containerpressen, welche er an verschiedene Kunden vermietet. Diese Container sind mittels Funk mit der DxNET Zentrale (im Mittelpunkt des Bildes dargestellt) verbunden. Sobald ein Container gefüllt ist, wird dies automatisch an DxNET gemeldet. An die DxNET Zentrale können die Füllstände (sowie weitere Daten wie z.B. Öldruck, in/außer Betrieb, Anzahl der Betätigungen, etc.) und der Standort übertragen oder von dort aus abgefragt werden. Die einlaufenden Informationen können manuell oder automatisch an eine Transportfirma per Pager, SMS, Email, Fax oder Telefon übertragen werde. Diese holt die betreffenden Container ab.

2 - Container erfassen & abholen
Sobald die Transportfirma vor Ort ist, erfasst sie den am Standort angebrachten Barcode sowie den des Containers mittels eines portablen Lese- und Übertragungsgerätes. Diese Daten werden umgehend an die DxNET Zentrale gesendet. Aus den sofort zur Verfügung stehenden Informationen kann ersehen werden, wann und von welcher Firma ein bestimmter Container wo abgeholt wurde. In der Zentrale können so Einsatzpläne effektiv gestaltet werden.

3 - Container entladen
Die Transportfirma liefert den Inhalt der Containerpresse am Recyclinghof, einer Müllhalde oder sonstigem Verwerter ab. Dort wird das Fahrzeug mit dem vollen Container gewogen. Das Gewicht wird zusammen mit dem Barcode der Entladestation vom Auslese- und Übertragungsgerät erfasst und an DxNET gesendet.

4 - Containerinhalt entsorgt
Nachdem der Inhalt der Container entsorgt worden ist, wird erneut das Gewicht des Fahrzeuges mit dem nunmehr leeren Container erfasst. Dieses wird dann mit dem Barcode des Containers und der Entladestation an die DxNET- Zentrale gesendet. Alternativ möglich ist die Berechnung des Entladegewichtes und dessen Übertragung.


Vorteile:
Der Entsorgungsunternehmer verfügt durch dieses System über eine Vielzahl wichtiger Daten, welche ihm helfen, schnell & kostengünstig zu operieren:

  • Ständiger Überblick über verfügbare Container mit Standort und Füllstand.
  • Mögliche automatische Benachrichtigung eines Fuhrunternehmens bei vollen Containern.
  • Einfache Abrechnung durch sofortige Erfassung des Gewichtes eines jeden Containerinhaltes mit den Endkunden & Transportfirmen.
  • Erstellung von Rechnungen "just in Time"
  • Übersicht über Transportaufkommen und Bearbeitungszeiten
In der DxNET-Zentrale können alle gelieferten Informationen kundenspezifisch aufbereitet und ausgewertet werden. Das DxNET System ist natürlich ebenfalls als Logistikzentrale für Versorgungsunternehmen und vergleichbare Anwendungen einsetzbar.

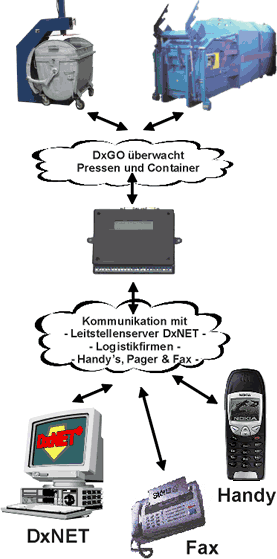

Container/Pressen
Sensoren für:
  • Füllstand
  • Öldruck
  • Temperatur
  • Stromversorgung
  • etc.
   DxGO:

Erfassen der an Containern/Pressen anfallenden Werte und Übertragung an:
  • DxNET zur Aufbereitung
  • Handys, Pager, etc.
DxNET-Server:
  • Aufbereitung der Daten
  • Filtern wichtiger
    Informationen
  • Benachrichtigung weiterer Personen
  • Bereitstellen und Sichern der anfallenden Daten
   DxNET Anwender:
  • Ansicht der erfassten Daten im Web-Browser
  • Loggerfunktionalität
  • Routenplanung
  • Übersichten
  • und vieles mehr...
SoPRESS - Schema 2
Stationszustand:
  • Detailansicht eines Containers oder Pressenstandortes
  • Anzeige digitaler Ein-/ und Ausgänge und Zähler sowie analoger Eingänge mit Warn- und Alarmwerten
  • Schalten von Ausgängen
SoPRESS - Stationszustand

Protokoll:
  • Anzeige aller gesendeten Steuerbefehle
  • Anzeige aller eingegangenen Meldungen mit Standortnamen und Datum und Uhrzeit
SoPRESS - Protokoll

Stationsübersicht:
  • Übersicht über alle Pressen/Container mit Sortierung
  • Mini-Graphen und Detailangaben durch Überfahren mit der Maus
SoPRESS - Stationsübersicht


Datenlogger:
  • Grafische Anzeige aller erfassten Werte wie:
    • Leerintervall
    • Durchschnittlicher Füllstand
    • Min./Max.-Öldruck
    • Auslastungen
    • Defekthäufigkeit
    • u.v.a.
SoPRESS - Logger
