DxINT GPRS P2P / P2MP Fernwirkgeräte
Standleitungsersatz durch GPRS Funkverbindungen


Fern-Kopplung von digitalen und analogen Signalen via GPRS

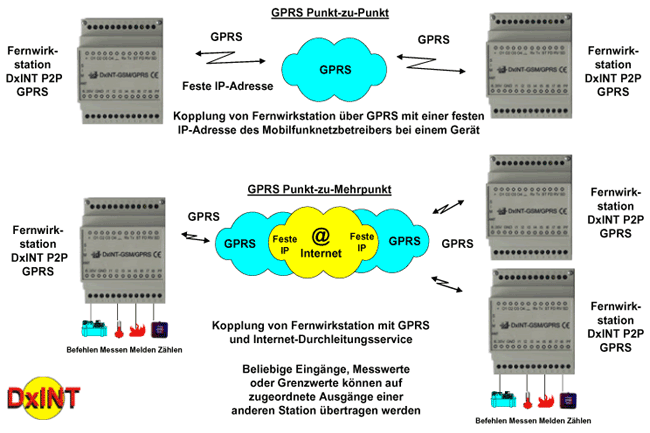

Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Kopplung via GPRS mit DxINT-Geräten


Eigenschaften

  • Kostengünstige permanente Datenübertragung zwischen verschiedenen Orten per GPRS
  • GPRS Punkt-zu-Punkt Kopplung mit fester IP-Adresse des Mobilfunknetzbetreibers
  • GPRS Punkt-zu-Punkt Kopplung über Internet-Durchleitungsservice DxNET
  • Entfernte Kopplung von analogen und digitalen Signalen über GPRS
  • Abbildung von Meldungen, Zählwerten und analogen Grenzwerten auf Befehle
  • Abbildung von analogen Eingängen auf analoge Ausgänge (0/4..20mA, 0..1/10V)
  • Pro Gerät bis zu 8 Meldungen-, 4 Zähler, 4 digitale Ausgänge,4 analoge Ein- und Ausgänge
  • Internes Übertragungsmodem (GPRS)
  • Datenauslesung und Konfiguration über RS232-Schnittstelle mit Konfigurations-Software
  • Varianten für portable-, Hutschienen- oder Wandgehäuse IP67
  • Option: Batteriebetrieb für Fernwirkstation, bis zu 10 Jahre
  • Kompakte Bauform (70*72*90mm3), CE-Zulassung

Seitenanfang


Beschreibung

Über weite Entfernungen Ein- und Ausgänge komplementär abzubilden ist oft mangels geeigneter Leitungen nicht möglich. Zur Lösung bieten wir DxINT-Geräte mit einer GPRS Übertragungseinrichtung als Ersatz für Standleitungen an. DxINT-GPRS Geräte können Daten an feste öffentliche IP-Adressen senden. Die Kopplung kann zwischen verschieden Geräten mittels GPRS auf beiden Seiten erfolgen. Wenn keine feste IP-Adresse zur Verfügung steht ist es erforderlich diese beim Mobilfunknetzbetreiber zu besorgen. Alternativ kann die Verbindung zwischen den Geräten über unseren Internet-Durchleitungsservice, der für die Geräte die feste IP-Adresse zur Verfügung stellt und die Datendurchleitung übernimmt, hergestellt werden. Wir bieten diesen Durchleitungsservice über unsere Internetleitstelle DxNET an. Falls ein Internetzugang vorhanden ist, kann ein Dx-TCP Gerät als komplementäre Gegenstelle verwendet werden. Eine Anbindung an ein beliebiges Leitsystem ist über unsere DxHEAD-TCP Station oder direkt an ein SCADA-System mit TCP Interface, wie unser DxLEIT oder DxNET SCADA Leitstellensystem möglich.

Für Punkt-zu-Mehrpunkt Verbindungen müssen verschiedene IP-Adresse angesprochen werden. Hierzu verfügen die Geräte über die Möglichkeit sich gleichzeitig zu unterschiedlichen IP-Adresse zu verbinden.

Zusätzlich zur GPRS-Verbindung können SMS-Nachrichten empfangen und gesendet werden, ohne die GPRS-Verbindung aufzugeben.

Die Übertragung der Informationen erfolgt mit einem Datenprotokoll. Die Datensicherung kann durch ein Passwort, sowie die Verschlüsselung der Daten erfolgen. Als Verschlüsselungsalgorithmus bieten wir z.B. Blowfish an.

Als Datenprotokoll steht z.B. das IEC870-5-104 Protokoll zur Verfügung, so dass SCADA-Leitsysteme über dieses Protokoll direkt angebunden werden können.

DxINT-Geräte bieten digitale und analoge Ein- und Ausgänge, die beliebig auf entfernte Stationen verteilt werden und dort Aktionen auslösen können. Der Eingang einer Station kann auf den Ausgang einer oder mehrerer anderer Stationen abgebildet werden. Mess- und Zählwerte lassen sich mittels Grenzwerten überwachen und bei deren Verletzung Ausgänge am eigenen oder entfernten Gerät schalten. Messwerte können zusätzlich an einem oder mehreren Geräten als Analogwert ausgegeben werden.

Die Konfiguration der Stationen erfolgt mit einer entsprechenden Konfigurationssoftware, die einfach zu bedienen ist. Eine Programmierung ist nicht erforderlich.

Meldungen können flankenabhängig Aktionen am eigenen oder am entfernten Gerät auslösen. Messwerte können an der Empfangsstation als Messwerte wieder ausgegeben werden. Die Datenübertragung erfolgt zyklisch oder auf Anfrage. Das Aktualisierungsintervall kann beliebig eingestellt werden.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von: Steuerung von Brunnengalerien, Steuerung von Pumpstationen und Hochbehältern, Prozeßvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Wasserver- und Entsorgungsanlagen, u.v.a.m..
