DxIF
Protokollwandler mit GSM/Festnetz Übertragungseinheit und RS232-Schnittstelle


Anbindung an SCADA Systeme - Systemunabhängige Überwachung und Steuerung von Anlagen

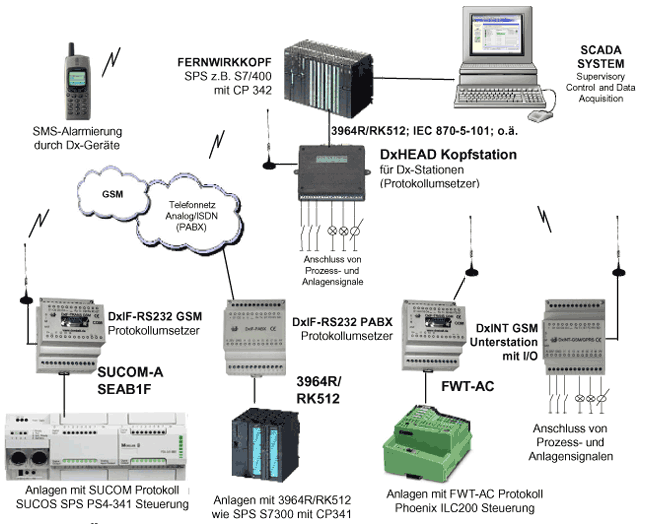

DxIF - Schema

Überwachung und Steuerung von Anlagen mit Dx-Geräten

  • Überwachung und Steuerung von Anlagen mit Dx-Stationen und SCADA-Systemen
  • Protokoll: 3964R/RK512, IEC870-5-101/104, SEAB1F, MODBUS, SUCOM-A,FWT-AC
  • DxHEAD/DxIF Geräte bieten Durchgängigkeit der Datenübertragung in einem System
  • Einheitliche Datenübertragung und Schnittstellen im gesamten System
  • DxHEAD dient zur Abfrage und Steuerung der Außenstationen und der Auswertung der übertragenen Daten sowie die protokollkonforme Übergabe an ein SCADA System
  • DxHEAD-GSM erlaubt die Kommunikation mit DxIF-GSM und DxIF-Festnetzgerätenv
  • DxIF mit integrierter Übertragungseinheit, Verbindung mit Fremdgeräten via RS232C
  • DxINT Stationen mit eigenen Ein- und Ausgängen und Datenlogger

Seitenanfang


Beschreibung

DxIF-Übertragungseinheit

An eine DxIF-Übertragungseinheit können beliebige SPS-Steuerungen über eine serielle Schnittstelle per Protokoll oder digitaler und analoger I/O angeschlossen werden. Die angeschlossene SPS tauscht mit der DxIF-Station Daten aus, die diese wiederum an die DxHEAD-Kopfstation und das SCADA System als Zentrale überträgt. Die DxIF-Station übernimmt die Anpassung der SPS an das Datenprotokoll und führt die gesicherte Datenübertragung durch. Für die Anbindung von z.B. Siemens S7, Phoenix ILC200 und SUCOS SPS-Steuerungen steht eine RS232C Schnittstelle zur Verfügung. Der Datenaustausch zwischen DxIF und SPS erfolgt nach dem SPS-eigenen Protokoll. Die Inhalte der Datenblöcke und Merkerbereiche für die Kommunikation entsprechen der angeschlossenen Anlage.
Weitere Dx-Geräte bieten bei Bedarf digitale Ein- und Ausgänge zur Überwachung und Steuerung von Geräten und Anlagen. Optional können auch analoge Ein- und Ausgänge zur Verfügung gestellt werden, die sich bei Bedarf auch mit einem integrierten Datenlogger aufzeichnen und an das SCADA-System übertragen lassen.

DxHEAD-Kopfstation

Die DxHEAD-Kopfstation dient zur Abfrage und Steuerung der Außenstationen und zur Auswertung einlaufender Informationen. Der Datenaustausch erfolgt über Standardprotokolle wie z.B. der Prozedur 3964R, IEC 870-5-101 oder andere. Die DxHEAD-Kopfstation wird über eine RS232C-Schnittstelle mit der zentralen Steuerung verbunden, auf die wiederum ein übergeordnetes SCADA-Leitsystem aufsetzt. Der direkte Anschluss an das SCADA-System ist ebenfalls möglich. An die DxHEAD-Station können Standleitungen, Funk (GSM, Fernwirkfunk) oder Wählverbindung angeschlossen werden. Die Kopfstation pollt in einstellbaren Abständen die Außenstationen und leitet die Daten weiter an die übergeordnete Leitstelle. Es ist eine zyklische und manuelle Abfrage der Stationen möglich. Spontane Meldungen der Stationen werden von DxHEAD entgegengenommen und verarbeitet.
Bei jeder Übertragung werden immer alle Zustände der digitalen und analogen Ein- und Ausgänge der Station an das SCADA-System übertragen.

Seitenanfang

Technische Daten/Type DxIF RS232-SA/E DxIF RS232-FWT DxIF RS232 3964R DxINT-8DI 2R
Modem (*) GSM 900/1800 GSM 900/1800 GSM 900/1800 GSM 900/1800
Protokoll SUCOM A/E FWT-AC 3964R/RK512
Digitale Eingänge 1 1 1 8
Davon Zähleingänge 0 0 0 4
Analoge Eingänge 0 0 0 (4)
Eingangsspannung potentialfrei potentialfrei potentialfrei potentialfrei
Versorgungsspannung DC 12/24V DC 12/24V DC 12/24V DC 12/24V
Ausgänge 0 0 0 2 Relais
Ausgangsschaltfrequenz       10 Hz
Ausgangsbelastbarkeit       125VDC/1A
Verlustleistung 3W...6W 3W...6W 3W...6W 3W...6W
Datenbaustein [DB] 100 Byte 100 Byte 100 Byte 100 Byte
Datenlogger 10 DB 10 DB 10 DB bis 1 MB
Batteriepufferung/Ladestrom 12VDC/Iq=60mA 12VDC/Iq=60mA 12VDC/Iq=60mA 12VDC/Iq=60mA
Anschluss 2*1,5mm² ; 1*2,5mm²
Temperaturbereich 0°C...55°C
Funkenstörung/Störfestigkeit EN55011/IEC801
Schutzart IP20
Maße (B*H*T) mm³ 4TE (72*90*70)
Montage/Gehäuseform Hutschiene 35mm
Anzeigen LED für STATE/FIELD/RECEIVE/SEND
Sonstige Anschlüsse Option: Externe Antenne FMA
(*) alle Typen sind auch mit ISDN- oder ANALOG-Modem lieferbar
