2.2.14
DxGO-RAIL GSM CONTROL
Fernüberwachung und -steuerung

Melden, Zählen, Messen, Steuern, Regeln über GSM-R


Eigenschaften

  • GSM-RAIL (GSM-R) Fernwirkgerät für die technische Datenübertragung in Bahnnetzen
  • Meldung per SMS bei Zustandsänderungen oder Grenzwertverletzungen
  • Ereignis-/Impulszählfunktion, Bildung von Intervallzählern, Betriebstundenzähler
  • Messwerterfassung und -überwachung, Analogwertverarbeitung, Datenlogger
  • Schalten von Ausgängen durch Eingänge oder Grenzwerte von Messwerten anderer Geräte
  • Sharf-/Unscharf-Schaltung, Kalender, autom. Uhrzeitsynchronisation (DCF)
  • zyklischer Routineruf, Selbsttest
  • Sendejournal/Ereignisprotokoll, Statusabfrage
  • (Fern-)Konfiguration mit passender Konfigurations-Software über eine Datenverbindung
  • Varianten für Wand- und Hutschienenmontage oder im Wandgehäuse IP67
  • CE-Zulassung

Seitenanfang


Beschreibung

Mit DxGO können Sie bei Auftreten eines Ereignisses frei konfigurierbare Klartextmeldungen automatisch an GSM-Mobiltelefone versenden. Neben der direkten Meldung auf Ihr Mobiltelefon ist auch die Übertragung an einen PC mit DxLEIT-Fernwirkleitstellen-Software möglich. Die Übertragung der Meldungen erfolgt über Kurzdatentelegramme (Short Message Service - SMS) im GSM-RAIL Netz der Bahn. Ebenfalls kann das DxGO in ausländischen GSM-RAIL Netzen eingesetzt werden. Das Gerät ist weiterhin in der Lage analoge Meßwerte zu erfassen und zu übertragen. Überschreitungen konfigurierter Warn-/Alarmwerte werden, abhängig von der Konfiguration, sofort an Sie gemeldet.
Über Relaisausgänge können Sie mit Ihrem Mobiltelefon oder PC bis zu vier Geräte per Funk fernsteuern. Eine integrierte SPS erlaubt die Programmierung einfacher Verknüpfungen.
Optional kann das Gerät mit einem GPS-Empfänger zur Positionsbestimmung ausgestattet werden. Die Bedienung und Konfiguration des DxGO´s kann mit einem Mobiltelefon oder über eine komfortable Software mit einem PC erfolgen.

Konfiguration

Im einfachsten Fall kann die Programmierung des DxGO´s per Mobiltelefon erfolgen. Eine elegantere Methode bietet der Einsatz der DxGO Konfigurations-Software auf Ihrem PC. Über komfortable Eingabemasken können alle Parameter eingegeben und dann über eine serielle Schnittstelle in das Gerät übertragen werden. Zusätzlich ist die Fernkonfiguration über ein Modem möglich.

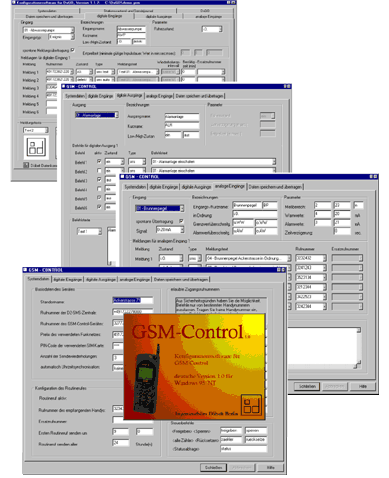

Konfiguration der Ein- und Ausgänge



Die Programmiersoftware ist für Windows 95/98 und Windows NT/XP verfügbar.

Leitstellen (Optionen)

DxLEIT-Software, DxNET Internet-Leitstelle

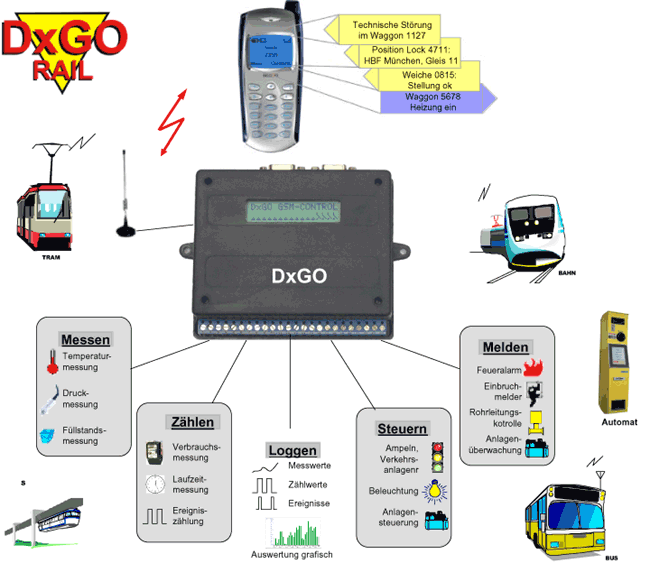

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Elektroinstallationen, Prozeßvorgängen, Schrankenüberwachung, Waggon-Steuerung, Heizungs- und Klimaanlagen, Messstationen, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..

Technische Daten

Datenübertragung per Funkmodem als GSM-R SMS- oder als Datenverbindung
Konfiguration
  • vom Mobiltelefon: per SMS (plug and play)
  • vom PC: mittels AT-Befehlen
  • oder per Konfigurationssoftware (lokal/fern)
  • Display 2-zeiliges LCD-Display (16 Zeichen/Zeile)
    zur Anzeige aller Zustände des Gerätes
    Anschlüsse/
    Signale
  • bis zu 12 digitale Eingänge/Zähler über (potentailfreie Kontakte)
  • bis zu 4 Relaisausgänge
  • 4/8 analoge Eingäge (optional)
  • RS232 für Funk- oder Festnetzmodem
  • RS232/ (RS485) für Programmierung
  • Sicherheit
  • End-to-End Bestätigung, Steuerung nur von zugelassenen Rufnummern
  • Meldungswiederholung in bestimmten Zeitintervallen (konfigurierbar)
  • Empfänger Mobiltelefon, PC
    Sender Mobiltelefon, PC
    Software SPS Funktion, Integrierte Fernwirkleitstelle
    Protokollierung Ereignisprotokoll lokal/fern abrufbar
    Stromversorgung 8-15V=, 200mA, (8..35V=/ 60V=/ Solar) incl. Funk, Integrierte Akkuladeschaltung
    Meldung für Spannungsausfall-/wiederkehr
    Abmessungen L: 130mm, B: 110mm, H: 40mm
    Für Wand- oder Hutschienenmontage

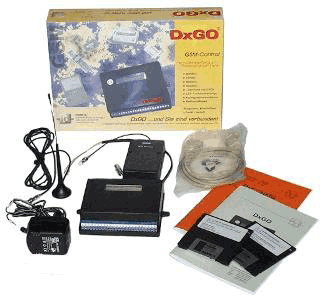

    Lieferumfang
