8.6.1

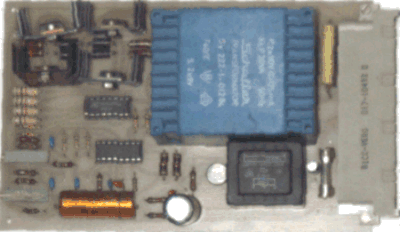

DC/AC 1000
Gleich- Wechselspannungswandler 24V= IN, 220V~ OUT
DC/AC 1000

Beschreibung

DC/AC-Wandler von 24V= auf 220V Wechslespannung
Viele Anlagen in der Prozesstechnik arbeiten mit 24V= oder 48V=, die oftmals batteriegepuffert sind. Netzspannungsversorgte Geräte kommen hier i.a. nicht zum Einsatz. In manchen Fällen besteht jedoch zu netzversorgten Geräten keine Alternative, so dass auf den Einsatz eines DC/AC Wandlers zurück gegriffen werden muss. Durch die Verwendung des DC/AC 1000 Wandlers können Eingangs-Gleichspannungen im Bereich von 16V= bis 40V= in Ausgangs-Wechselspannungen von 220V/0,5A 50Hz umgesetzt werden. Die Eingangsspannung kann auf Wunsch auch für 48V= ausgelegt werden. Sie ist durch eine Feinsicherung abgesichert. Bei Netzausfall kann das angeschlossene 220V~-Gerät weiter betrieben werden, solange die Gleichspannungsversorgung weiter besteht. Eine Leuchtdiode zeigt die Funktion des Gerätes an.

Zurück zum Seitenanfang

Technische Daten

Eingang:
Versorgungsspannung: 24V= (48V= Option)
Spannungsbereich: 16V= .. 40V=
Leistungsaufnahme: < 105VA
Funktionsanzeige: Leuchtdiode
interne Schutzbeschaltung: Sicherung

Ausgang:
Ausgangsspannung: 220V~, 50Hz
Ausgangsspannung: 220V~, 50Hz
Ausgangsleistung: max. 100VA, max. 0,5A
Pufferung (Option): externer Akkumulator
  für 24V= oder 48V=,
sonstiges: geregelte Ausgangsspannung
  galvanische Trennung zwischen
  Ein- und Ausgang


Allgemeine Daten:
Umgebungstemperatur: 0 .. 40°C
Anschluss: H15 Messerleiste
Abmessungen (LxBxH): 160mm x 100mm x 40mm, (8TE)
sonstiges: Europakarte oder Einschubkassette
interne Schutzbeschaltung: Sicherung



Anwendungen:

Wechselspannungsversorgung von Geräten mit 220V~ Versorgungsspannung mit einer maximalen Leistungsaufnahme von 100VA aus einer 24V oder 48V Gleichspannungsquelle.
