2.3.1
UNINET-MINI
Fernwirkstation/Data Logger mit analogen und digitalen Ein-/Ausgängen

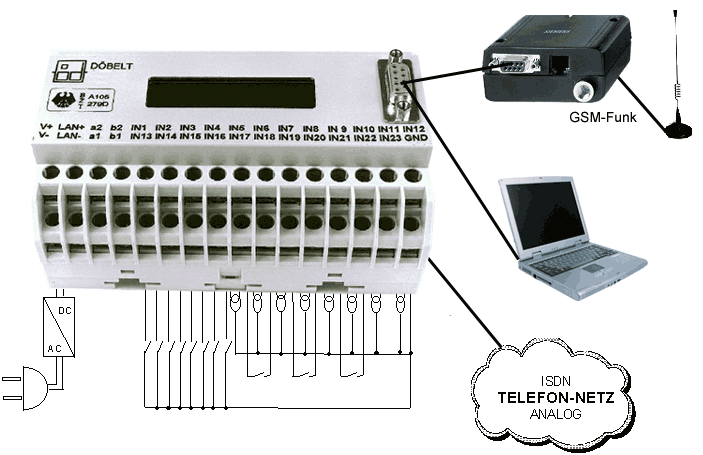

UNINET-MINI Schema


Eigenschaften

  • Erfassung, Verarbeitung und Übertragung von analogen und digitalen Mess- und Zählwerten sowie von Meldungen und Befehlen
  • Übertragung der Datentelegramme an eine oder mehrere Leitstellen
  • Telegrammübertragung bei Ereignisauslösung oder durch Leitstellenabfrage. Bei jeder Übertragung wird das komplette Abbild der Ein- und Ausgänge übertragen
  • Bis zu 8 Analogeingänge (0/4..20mA, 12 Bit Auflösung). Bildung von Minutenwerten und Speicherung der Daten bis zu 365 Tage
  • Bis zu 12 Meldungseingänge zum Anschluss von potentialfreien Kontakten
  • Vier Zähleingänge (max. 10 Hz)
  • Fernschalten durch Auslösen eines Relaiskontaktes (bis zu 4 Relaisausgänge)
  • Fernprogrammierung und -auslesung über das Telefonnetz/Funknetz
  • Betriebs- und Zustandsanzeige mit LCD-Display, Klartextanzeige
  • V.24-Schnittstelle zur Programmierung und vor-Ort-Auslesung
  • Automatische Zeitsynchronisation mit PTB-Zeitnormal (DCF77), integrierte Zeitschaltuhr
  • Anschließbar an Funk, Amtsleitungen, Nebenstellenanlagen und Standleitungen
  • Leitstelle mit umfangreichen Auswertungsfunktionen, Datenbank und Excel-Schnittstelle

Seitenanfang


Beschreibung

UNINET-MINI ist ein kompaktes Fernwirk-system, das für kleine bis mittlere Informationsmengen in der Fernwirktechnik konzipiert ist. Es ist als Unterstation in vermaschten größerem Fernwirknetzen einsetzbar.
Die Fernwirkunterstation UNINET-MINI erfasst, verarbeitet und überträgt bidirektional Meldungen, Messwerte, Zählwerte, Befehle und Sollwerte. In einem einzigen Gehäuse, mit den Abmaßen von 8 Sicherungsautomaten, stehen ein Modem, 8 (12) Meldungen, 4 Zähler, 4 Relaisausgaben (150V, 1A, 50VA), und bis zu 8 Analogeingaben (0/4..20mA, 12 Bit Auflösung) zur Verfügung. Das Gerät beinhaltet Funktionen, wie z. B.:
  • Messwert-Abtastung im 100ms Raster
  • Bildung von Mittelwerten
  • Langzeit-Speicherung der erfassten Daten (Logger-Funktion)
  • Leitungsüberwachung
  • Überwachung von Grenzwerten
  • Übertragung von Meldungen und Messwerten spontan, zyklisch und auf Abfrage
  • Übertragung von Messwertkurven
  • Fern- und vor Ort Parametierung
Die Fernwirkunterstation UNINET-MINI ist für den Anschluss am Telefonnetz, an privaten Leitungen oder in Nebenstellenanlagen vorgesehen. Der Anschluss an festgeschaltete Verbindungen, an Funknetze (Bündel-/Betriebsfunk) und andere Kommunikationswege (D1, D2, ISDN, MODA-COM, ...) ist ebenfalls möglich.
Durch das Auslösen einer Meldung, hervorgerufen durch eine Zustandsänderung an einem Eingang des Gerätes oder durch eine Grenzwertverletzung, kann spontan ein Datentelegramm an eine oder mehrere Leitstellen übertragen werden. Die Meldungsauslösung erfolgt durch die Betätigung eines Schließer- oder Öffnerkontaktes des entsprechenden Einganges.
In Wählnetzen findet im Besetztfall eine Wahlwiederholung statt oder es wird eine alternative Rufnummer angewählt. Der Betriebszustand und der Zustand jedes Einganges wird angezeigt. Der Telefonanschluss ist durchgeschleift, so dass das Telefon immer benutzt werden kann, wenn das Gerät keine Daten überträgt. Die Eingabe der Rufnummern und der Konfigurationsdaten erfolgt mittels eines PC's vor Ort oder von der Leitstelle aus. Auch bei einem Stromausfall bleiben die eingegebenen Daten erhalten, da sie in einem nichtflüchtigen Speicher abgelegt werden.
Das Gerät stellt online Daten über eine RS232-Schnittstelle zur Verfügung und erlaubt, mit einem entsprechenden Auswertungsprogramm, Gangkurven auch vor Ort aufzuzeichnen.
Die Gerätefamilie des Fernwirksystem UNINET besteht aus den Fernwirkunterstationen MINI, MIDI und MAXI. Als Leitstelle dient ein PC oder PC-Server mit dem Leitstellenprogramm UNINET-CONTROL. Mehrere Arbeitsplätze mit verschiendenen Aufgabenbereichen sind einrichtbar.

Versorgung

Spannung: +12V=/+24V=, 250mA

Bauform

Modul-Gehäuse für EN-Schienenmontage, 8 PLS (140×90×60 mm³)

Anwendungen

Ver- und Entsorgungswirtschaft (Strom, Gas, Wasser und Wärme), Kläranlagen, Prozessüberwachung, Alarmanlagen, Heizungsüberwachung, industrielle Anlagen, ...
