DxLIFE Eigenschaften
- Kompakte Mess- und Meldeeinrichtung für die Überwachung von Mess- und Zählwerten sowie Zuständen (Druck, Durchfluss, Pegel, Kontakte) in unversorgten Bereichen.
- Geeignet zum Einbau in Straßenkappen, Schächte und Kanäle (Kunststoff-Kappe).
- Mess- und Übertragungsintervall frei wählbar von Minuten bis 9999 Stunden
- Übertragung von z.B. Minutenwerten täglich, monatlich oder nach erreichen einer bestimmten Anzahl von Messungen
- Automatische Übertragung der erfassten und skalierten Werte zyklisch als Einzelwerte oder als Protokoll (ATV) auf VOICE/PAGER/MOBILTELEFON/FAX/EMAIL/PC/INTERNET
- Übertragung per GSM mittels SMS und Datenverbindung
- Empfang, Auswertung und Bereitstellung der Daten über unsere Leitstellen DxLEIT, UNINET oder mit DxNET (www.dxgo.net) der Leitstelle im INTRA-/INTERNET
- Messung zu ausgewählten Zeiten, Speicherung der Daten im FLASH, lokale Auslesung möglich
- Zustands-/Ereignisüberwachung, z.B: unerlaubtes Öffnen von Türen oder Kanaldeckeln
- Bis zu 8 analoge Eingänge 0/4..20mA oder 0..1/10V und bis zu 12 digitale Eingänge
- LED-Zustandsanzeige oder als Option 2-zeiliges alphanummerisches Display
- Gehäuse-Bauformen: rechteckig; rund, passend für DN10; in Kunststoffstraßenkappe (STVO zugelassen), Schutzart: IP40 bis IP67
- Betrieb mit Batterie: bis zu mehreren Jahren, Stromaufnahme im Sleep-Mode: 2µA
- Optional mit eigensicheren Eingängen erhältlich
- Umgebungstemperatur: -20°..+60°C
- Abmaße z.B.: 100*70*20 mm³
Beschreibung
Beim DxLIFE handelt es sich um einen batterieversorgten Datenlogger mit GSM-Übertragung. DxLIFE bietet Anschlussmöglichkeiten für Kontakte, (Zähl-) Impulse und Messsignale (z.B. 0..1V/10V; 0/4..20mA). Die Versorgung der Sensorik erfolgt durch das DxLIFE, eine zusätzliche Stromversorgung ist nicht erforderlich. Um den Energiebedarf zu optimieren, erlaubt die interne Uhr (DCF77) die Konfiguration vorgegebener Abtastzeitpunkte und/oder Messintervalle. DxLIFE erfasst die Daten der angeschlossenen Geber und Sensoren, speichert und bewertet sie und löst gegebenenfalls Alarmmeldungen
über GSM per SMS/FAX/E-Mail/VOICE, an eine Leitstelle oder an DxNET, die Internetleitstelle, aus. Am Ende einer Messperiode werden die gesammelten Daten mit einer GSM/GPRS-Verbindung an eine Leitstelle übertragen und dort in einer Datenbank gespeichert. Die Auswertung und Visualisierung der Daten erfolgt ebenfalls dort. Mit der Konfigurationssoftware lassen sich Abtastzeitpunkte, Signalbeschreibungem, Übertragungsintervalle u.v.a.m. festlegen. Um Veränderungen oder Abfragen von Ferne zuzulassen, lässt sich das Gerät zu bestimmten Zeiten einschalten. Mit der Standardbatterie lassen sich z.B. bis zu fünf Jahre lang stündlich Temperaturen oder Pegelstände erfassen und gesammelt wöchentlich zu einer Leitstelle übertragen. Bei entsprechend großer Energie ist quasi eine Online-Übertragung der erfassten Daten möglich. Eine spezielle DxLIFE-Ausführung mit einer seriellen Schnittstelle erlaubt den Anschluss und das Auslesen der Daten aus Datenloggern und das Übertragen via GSM/GPRS zu vorgegebenen Zeiten an eine Leitstelle.
Anwendungen:
Überwachung von Netzschlechtpunkten, Rohrnetzüberwachung, Messung von Grundwasserpegelständen, Temperaturüberwachung in Containern, Verkehrszählungen, u.v.a.m.Bauform/Abmaße:
DxEVENT/DxLIFE kann in Gehäusen von IP20 bis IP67 geliefert werden. Die kleinsten Abmaße liegen bei ca. 100x70x20 mm³.
DxLIFE in eigensicherer Ausführung
Eigenschaften:- Eigensicherer Eingang gewährleitstet den Einsatz in explosionsgefährdeten Bereichen
- Batteriebetrieben
Anwendungen:
- Eigensichere Eingänge zum Messen, Zählen und Überwachen von Pegelständen, Durchflussmengen, Druck etc. in unversorgten Bereichen
|
DxLIFE - Varianten |
||
DxLIFE am Messrohr montiert: |
DxLIFE als Aufsatz für Messrohr: |
DxLIFE in 100er Rohr: |
 |
 |
 |
DxLIFE im Kunstoffpfahlrohr |
DxLIFE im Kunstoffpfahlrohr |
DxLIFE im Kunststoffschilderpfahl: |
 |
 |
 |
DxLIFE in Kunststoffrohr |
DxLIFE-Box: |

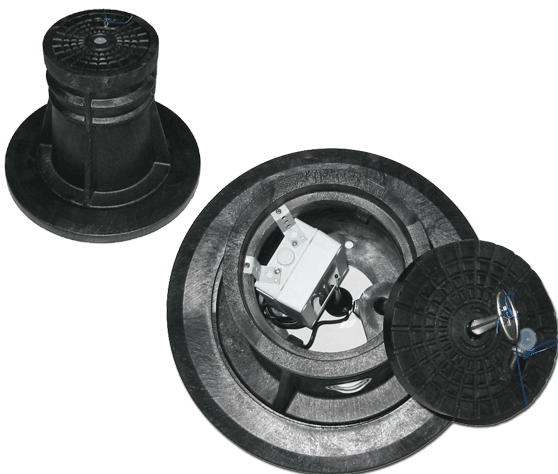

DxLIFE in Straßenkappe: |
 |
 |
 |

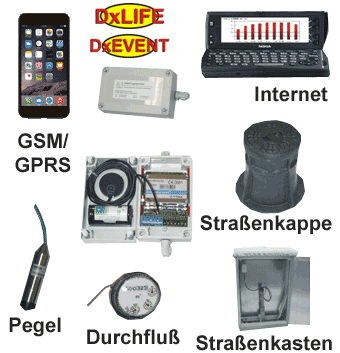

| DxLIFE - Zubehör |
|||
Füllstandsmesser: |
Durchflusszähler: |
Schachtantenne: |
M-Bus Gaszähler: |
 |
 |
 |
 |
| Zur Überwachung von Füllständen in Flüssigkeitstankanlagen und Ähnliches. | Zur Überwachung von Durchflussmengen bei z.B. Abwasserleitungen. | Zur einfachen Montage einer Antenne in Schächten. | Zur Lastgangmessung des Gasverbrauchs. |
Anwendungsbeispiel - Schachtüberwachung

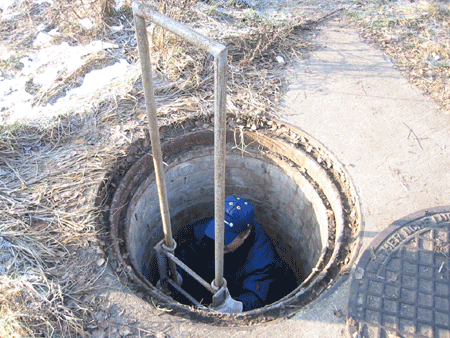

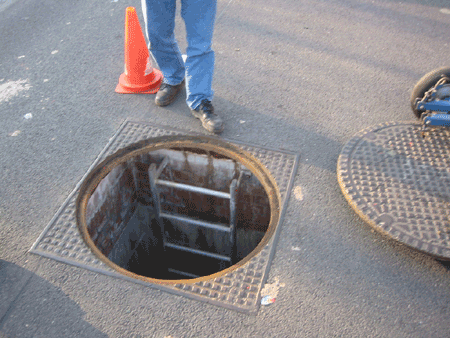

| Fernwärmeschacht geschlossen | Fernwärmeschacht geöffnet | Fernwärmeschacht geöffnet mit Einstiegshilfe |
 |
 |
 |

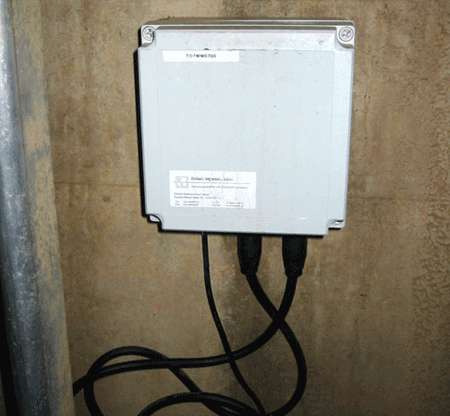

| im Schacht montierte Box DxEVENT oder DxLIFE |

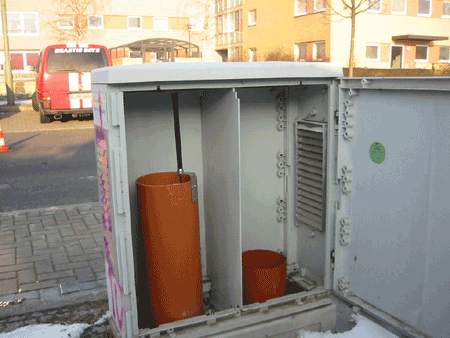

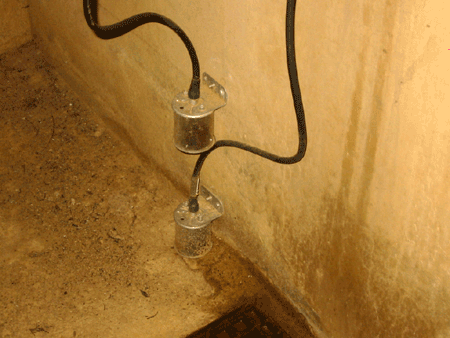

Schwimmer-Montage | Straßenkasten mit montierter Antenne |
 |
 |
 |

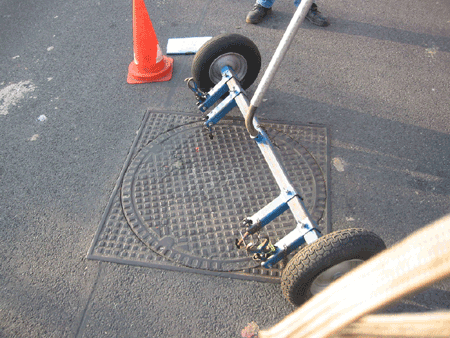

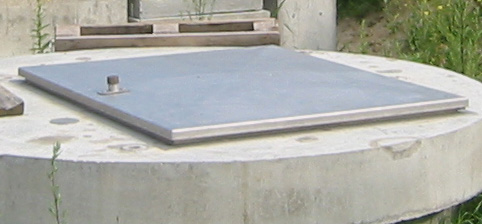

| Schachtabdeckung | Schachtabdeckung - mit Lüftung | |
 |
 |

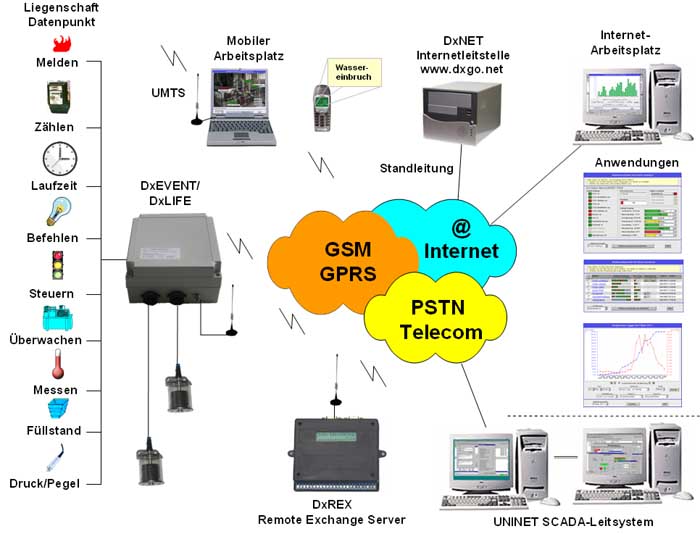

Anwendungsbeispiel - Überwachung mit hierarchischem Management
