TRANSDUCER PT100
Messumformer Temperatur-Frequenz

TRANSDUCER T/f - PT100

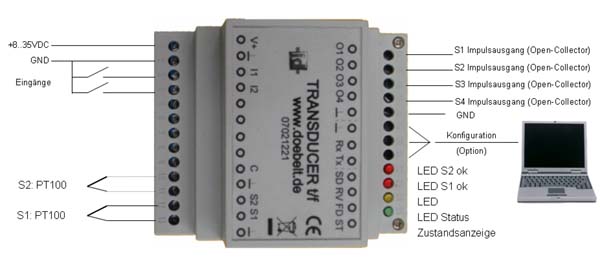

TRANSDUCER PT100 - Schema
Der PT100 Temperaturbereich von -20°C bis +150°C wird auf 2048 Impulse
abgebildet. Die Impulsrate wird minütlich neu berechnet und angepasst.

Eigenschaften:

Zurück zum Seitenanfang

Beschreibung

Der Temperatur-Frequenz-Messumformer dient zur temperaturproportionalen Impulsausgabe. Eingesetzt werden die Messumformer z.B. bei Zählgeräten wo neben anderen Medien die Temperatur als Zählwert erfasst werden soll. Der Messumformer kann die Temperatur des internen, sowie bis zu vier externen Temperatursensoren in eine proportionale Impulsfrequenz umsetzen und an einem open-collecotor oder Relais-Ausgang zur Weiterverarbeitung bereitstellen.
Der Temperaturbereich von -20°C bis +150°C wird auf 2048 Impulse abgebildet. Das Zeitfenster, in dem die Impulse ausgegeben werden sollen, kann frei eingestellt werden.
Standardmäßig können zwei PT100 Sensoren angeschlossen werden, eine Erweiterung auf vier Sensoren ist möglich.
Die Konfiguration des Gerätes erfolgt über eine serielle Schnittstelle mit der dazugehörigen Software. Das Gerät wird als Hutschienengehäuse mit den Maßen (70*72*90)mm³ (4PLS) geliefert. Das Gerät benötigt eine Spannunsversorgung von 12VDC oder 24VDC. Ein passendes Hutschienen-Netzteil für 230VAC ist verfügbar.

Mögliche Anwendungen sind z.B. die Umformung von Temperaturen in Frequenzen bei zeitbezogenen Messungen.

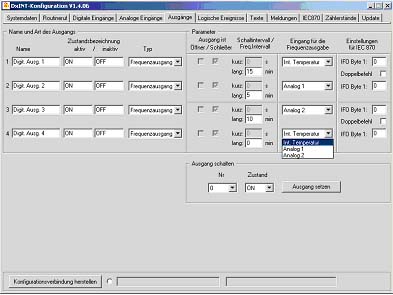

DxINT-CONFIG - Screenshot

Technische Daten/Type Transducer 2*PT100+it - OC Transducer 4*PT100+it - OC
Analoge Eingänge PT100 2 4
Interne Temperaturmessung 1 1
Messbereich -20°C ... +150°C -20°C ... +150°C
Digitale Eingänge 2 4
Eingangsspannung potentialfrei potentialfrei
Versorgungsspannung DC 12/24V DC 12/24V
Ausgänge 2*open-collecor oder 2 Relais 4* open-collecor
Ausgangsschaltfrequenz 10khz / Relais: 10 Hz 10 Khz
Verlustleistung 3W...6W 2W...4W
Anschluss 2*1,5mm² ; 1*2,5mm²
Temperaturbereich -20°C .. +60°C
Funkentstörung/Störfestigkeit EN55011/IEC801
Schutzart IP20
Maße (B*H*T) mm³ 4TE (72*90*70)
Montage/Gehäuseform Hutschiene 35mm
Anzeigen LED für STATE/RES/SENSOR1/SENSOR2
Bestellnummer ID070201 ID070202
