Dx-RADIO
Funkdatenübertragung im Kurz-, Mittel- und Langstreckenbereich


Fernwirksysteme für kostengünstige Datenübertragung mit Satellite, GSM, Bündelfunk, Zeitschlitz, ISM oder DECT





Eigenschaften

Die Dx-RADIO Familie bietet folgende Funktionen:
  • Fernwirkmöglichkeiten für nah und fern
  • Reichweiten von einigen 100m bis zur weltweiten Kommunikation
  • Kostenlose, pauschale sowie volumen- oder zeitabhängige Abrechnung
  • Aufbau von Punkt-zu-Punkt oder Punkt-zu-Mehrpunkt Verbindungen
  • Ereignisorientierte oder dauerhafte Datenübertragung, optimiert für dien jeweiligen Einsatzfall
  • Fernwirkgeräte mit digitalen und analogen Ein- und Ausgängen
  • Datenloggerfunktion für Datenaufzeichnung in abgelegenen Gebieten
  • Erweiterbar mit lokalen DxBUS über mehrere km auf bis zu 32 Stationen
  • online-Übertragung mit Bild (10Bilder/s) und Ton (Option) direkt am DxCAM-EPC
  • Zähl- und Frequenzmesseingänge, sowie Relaisschaltausgänge
  • Leitstellenunterstützung durch DxLEIT für alle Dx-RADIO Geräte möglich
  • Einfache Konfiguration mittels Software, Möglichkeit der Fernkonfiguration
  • Protokollierung der Übertragungen in einer Log-Datei und auf einem Drucker (Option)
  • Akku- und Solarpufferung möglich, Gehäuse IP40-IP65; CE-Zulassung
  • Anwendungen: Umweltmessstationen, Pipelineüberwachung, Anlagensteuerung, u.v.a.m.
  •
    Seitenanfang



    Beschreibung

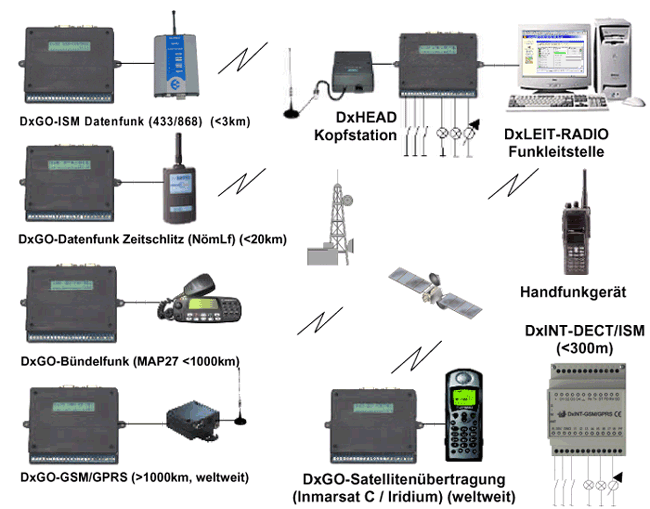

    Allgemeines über Dx-RADIO
    Die Dx-RADIO Familie besteht aus Fernwirkgeräten, die mit unterschiedlichen Funkgeräten und -systemen zur Erreichung der optimalen Lösung zusammen arbeiten. DxGO und DxINT stehen als leistungsfähige Fernwirkendgeräte mit digitale und analogen Ein- und Ausgänge zur Auswahl. Optional können die Geräte auch mit Datenlogger geliefert werden. Der Datenaustausch erfolgt mit einer Zentralen oder einer andern Dx-RADIO Fernwirkstation. In allen Varianten lassen sich Punkt-zu-Punkt und Punkt-zu-Mehrpunkt-Verbindungen realisieren.

    DxGO-DECT

    Das DxGO-DECT arbeitet mit Funkmodems nach dem DECT GAP (Digital European Cordless Telephone, Generic Access Profile) Standard. Der Datenaustausch erfolgt mit einer Leitstelle oder einem andern Dx-RADIO. Die Reichweite liegt bei maximal 300m. Eine Sichtverbindung ist von Vorteil.
    DECT steht für Digital Enhanced Cordless Telecommunications. Dieser Standard zeichnet sich unter anderem durch geringe Störanfälligkeit und eine gute Sprachübertragungsqualität aus. Er arbeitet im speziell hierfür reservierten Frequenzbereich 1880-1900Mhz und stellt 120 Duplexkanäle für die Funkstationen zur Verfügung. Jeder Funkteilnehmer prüft den Belegt-Zustand des jeweiligen Kanals auf belegt den nächsten freien Kanal. Hierdurch ist sichergestellt, dass immer ein freier Kanal zur Verfügung steht und eine gesicherte Funkdatenübertragung möglich ist. Zusätzlich zum exklusiven Kanal werden noch Datensicherungsprotokolle auf der Funkstrecke gefahren, die eine sehr hohe Zuverlässigkeit der Datenübertragung gewährleisten.
    Die Störung durch andere DECT Stationen ist nicht möglich, da die Funknetzteilnehmer bei der zugehörigen Basisstation angemeldet werden müssen und genügend freie Funkkanäle zur Verfügung stehen.
    Die Störung durch andere Quellen, wie z.B. GSM-Handys, Betriebsfunk, ISM Funk, ist ausgeschlossen, da hierfür andere Frequenzbänder reserviert sind. Auch die Störung durch elektrische Maschinen (z.B. Kräne, Pumpen, o.ä.) ist sehr unwahrscheinlich, da diese Maschinen nach den EMV-Richtlinien entstört sein müssen und falls dies nicht der Fall ist, i.A. nur im "niederfrequenten" Bereich Störungen aussenden, die den DECT-Funk nicht beeinflussen.
    Sollten dennoch einmal Störungen auftreten, wechseln die Geräte automatisch die Frequenz, bzw. den Funkkanal und wiederholen die Datenübertragung.


    DxGO-ISM / DxINT-ISM

    DxGO-ISM/DxINT-ISM arbeiten mit Funkmodems nach dem Industrial Scientific and Medical (ISM) Standard. Der Datenaustausch erfolgt mit einer Zentralen oder einem andern Dx-RADIO. Die Reichweite kann bis zu 5km betragen, je nach Frequenz, Antenne und Sendeleistung. Eine Sichtverbindung ist von Vorteil.

    DxGO-Datenfunk Zeitschlitz

    DxGO-DaFU-ZS arbeitet mit Funkmodems nach den Bedingungen des nicht öffentlichen mobilen Landfunks (NömLf). Mittels DCF77 werden Zeitschitze von 6s/min vergeben, während dessen Daten ausgetauscht werden können. Der Datenaustausch erfolgt mit einer Leitstelle oder einem andern Dx-RADIO. Die Reichweite kann bis zu 20km betragen. Erforderliche Relaisstationen müssen mit aufgebaut werden.
    Dazu mehr...

    DxGO-BüFu MAP27 Bündelfunk

    Das DxGO-MAP27 arbeitet mit einem Bündelfunkgerät mit MAP27-Schnittstelle (MPT1327/43). Der Datenaustausch mit einer Leitstelle oder einem andern Funkgerät, unabhängig davon ob es ein Handfunkgerät oder ein Einbaugerät ist, erfolgt über Status und Short Data Messages (SDM). Für den Funkbetrieb ist eine Bündelfunkzelle erforderlich.

    DxGO-GSM/HSCSD/GPRS

    DxGO-GSM/HSCSD/GPRS nutzt das bestehende teristische GSM/HSCSD/GPRS Funknetz zur Datenübertragung. Die Funkdienste und Nutzungsentgelte werden durch die Netzbetreiber festgelegt. Der Datenaustausch erfolgt mit einer Leitstelle oder einem anderen Dx-RADIO.

    DxGO-SAT

    DxGO-SAT arbeitet mit Satellitennetzen wie Inmarsat C oder Iridium. Hierdurch lassen sich weltweite Datenübertragungsnetze, die auch in entlegenen Gebieten zur Verfügung stehen, realisieren. Die Nutzungsentgelte werden volumen- oder zeitabhängig von den jeweiligen Betreibern berechnet. Der Datenaustausch erfolgt mit einer Leitstelle oder einem andern Dx-RADIO.


    DxLEIT-RADIO Leitstellenanbindung
    Für die grafische Visualisierung und Bedienung der Dx-RADIO Stationen steht unsere Fernwirkleitstelle DxLEIT-RADIO für Funkanwendungen zur Verfügung.




    Seitenanfang


    Screenshots



    Mehr Screenshots

    Seitenanfang


    Dx-RADIO Funk-Datenübertragung

    Technische Daten/Typ DxGO-
    DECT
    DxGO-
    ISM
    DxINT-
    ISM
    DxGO-
    DaFu ZS
    DxGO-
    MAP27
    DxGO-
    GSM/GPRS
    DxGO-
    SAT
    Reichweite <300m <3km <3km <20km <1000km >1000km weltweit
    Frequenz [MHz] 1900 433/868 433/868 450 410-430 900/1800/1900- 1600
    Infrastruktur - - - ev. Relais Funkzelle Netzbetreiber Dienstanbieter
    Datenrate [Kbit] 115,2 9,6 9,6 9,6 2,4 9,6/33,6/300 0,6/2,4
    Gebühren 0 0 0 pauschal pauschal Zeit/Volumen Zeit/Volumen
    digitale Eingänge 12 12 8 12 12 12 12
    analoge Eingänge 4/8 4/8 4/8 4/8 4/8 4/8 4/8
    Ausgänge 4 Relais 4 Relais 2 Relais 4 Relais 4 Relais 4 Relais 4 Relais
    E/A erweiterbar Ja Ja Ja Ja Ja Ja Ja
    Logger Ja Ja - Ja (Ja) Ja Ja
    Versorgung 12V 12V 12/24V 12V 12V 12V 12V
    Bauform Wand Wand Hutsch. Wand Wand Wand Wand
    Anzeige Display Display LED Display Display Display Display
