Beschreibung

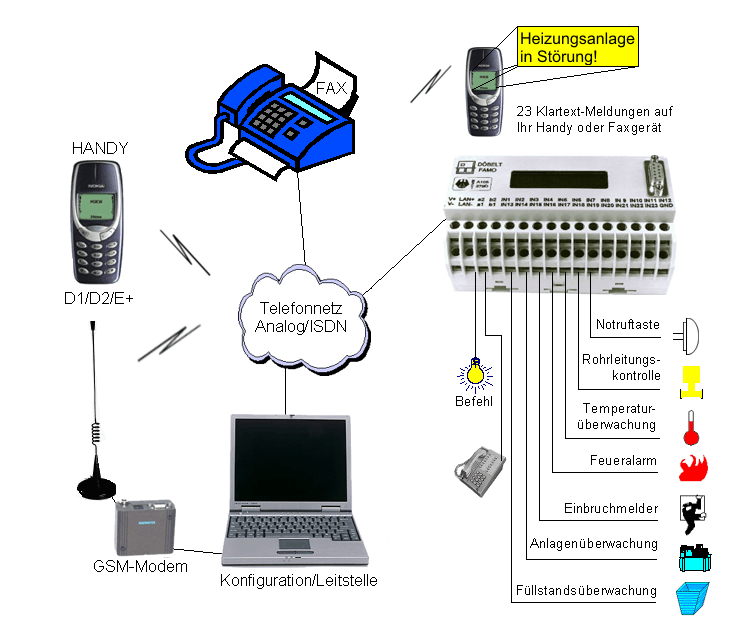

Die Geräte der Produktreihe FAMO-VARIO/PC (z.B: AUTOFAX-VARIO/PC oder MULTIFAX-VARIO/PC) dienen zur Versendung von variablen Mitteilungen (Meßwerte, Zählerstände, sich ändernde Nachrichten) als FAX- oder Funkrufnachricht von einem PC oder einer SPS aus.Die Übertragung wird über Zustandsänderungen an den digitalen Eingängen des Ge--rä-tes, über Handshake- Leitungen oder über das Protokoll gesteuert. Damit ist das Gerät hervorragend für die Sendung variabler FAX- und Funkruf-Mitteilungen aus einer Anlage, aus einem PC oder aus einer Speicher-Programmierbaren- Steuerung (SPS) geeignet. Ebenfalls können Druckerausgaben einer Anlage direkt als Cityruf-Mit-teilung gesendet werden, ohne Veränderungen an der Anlage vornehmen zu müssen.
Die Versendung von Mitteilungen als FAX- und Funkrufnachrichten erfolgt mit unserem FAMO-VARIO/PC Gerät durch Auslösung eines Ereignisses oder über die RS232C-Schnittstelle.
Die Sendung der Nachrichten kann auf drei verschiedene Arten erfolgen:
Mode 1: Sendung vordefinierter Nachrichten bei Ereignisauslösung
Sendung von vordefinierten Mitteilungen aus dem FAMO-VARIO/PC durch Ereignisauslösung an den Eingängen IN13 bis IN23. An den Eingängen IN 13 bis IN 23 stehen elf Klemmen für Ereignisse zur Verfügung. Bei Zustandsänderung eines dieser Ereignisse wird die dem Ereignis zugeordnete vordefinierte Nachricht gesendet.
Mode 2: Sendung variabler Nachrichten bei Ereignisauslösung
Sendung von variablen Mitteilungen über die RS232-Schnittstelle des FAMO-VARIO/PC durch Ereignisauslösung an den Eingängen IN1 bis IN12. An den Eingängen IN 1 bis IN 12 stehen zwölf Klemmen für Ereignisse zur Verfügung durch deren Zustandsänderung ein Wahlvorgang, an die einprogrammierte Telefonnummer mit dem gewählten Übertragungsdienst, gestartet wird. Der zuvor über die serielle Schnittstelle an das FAMO-VARIO/PC übertragene Text wird damit ausgesendet.
Mode 3: Sendung variabler Nachrichten von einem PC oder einer SPS
Sendung von variablen Mitteilungen aus dem FAMO-VARIO/PC über die serielle Schnittstelle. Es steht zu diesem Zweck ein spezieller AT-Befehlssatz zur Verfügung. Über die RS232-Schnittstelle wird der Übertragungsdienst (FAX, SMS, Cityruf) mit der anzuwählenden Rufnummer eingegeben. Im Anschluß daran wird die variable Mitteilung über die RS232-Schnittstelle von einem PC, einer SPS o.ä. an das FAMO-VARIO/PC übertragen und der Sendevorgang gestartet. Es befindet sich ein Beispielprogramm zur Realisierung einer Meldungsübertragung von einer SPS (Siemens S7) im Lieferumfang.
| Mode | Eingänge | Funktion | Bemerkungen |
| Mode 1 | IN13 ... IN23 | vordefinierte Nachricht | alle Dienste |
| Mode 2 | IN1 ... IN12 | variable Nachricht | alle Dienste |
| Mode 3 | keine | variable Nachricht über PC | alle Dienste |
