DESY
Dezentrales Ereignismelde- und Steuerungssystem

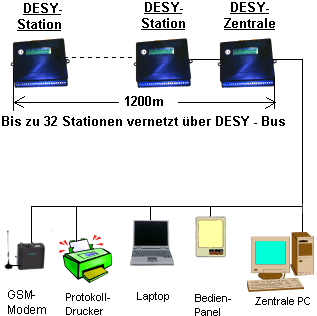

Abbildung DESY-Bus


Beschreibung:
Mit DESY können Sie ein verteiltes Stör- und Ereignismeldesystem realisieren. Die Verbindung der Stationen mit der DESY-Zentrale erfolgt entweder per Kabel oder per genehmigungs- und kostenfreier Funkverbindung. Bei der Verbindung über eine 2-Draht-Leitung können bis zu 32 Stationen miteinander vernetzt werden (DESY-Bus). Die Stationen können über eine Distanz von 1200m verteilt angeordnet werden. Eine Station dient als Zentrale, an die unterschiedliche Protokollierungs- und Bedienungsgeräte angeschlossen werden können. Mit gleichem Funktionsumfang ermöglicht die Anbindung von bis zu 16 Funk-Stationen den kostengünstigen Einsatz ohne Kabelverlegungsarbeiten. Für eine PC-Zentrale steht eine komfortable PC-Software zur Verfügung. Alle Ereignisse können auf einem Drucker, PC oder Bedienpanel ausgegeben werden. Per Datenfernübertragung können Personen z.B. per SMS, FAX und E-Mail benachrichtigt werden oder Fernschaltvorgänge auslösen. An die DESY-Stationen können lokale Protokollierungsgeräte angeschlossen werden. Die DESY-Stationen besitzen zur Erfassung von Meldungen oder Messwerten und zum Schalten von Anlagen digitale und analoge Ein- und Ausgänge.

Funktionen:
- Bis zu 32 dezentrale Stationen
- dezentrale Protokolldrucker mit Klartext
- Frei definierbare Klartextmeldungen
- Meldungsweiterleitung (SMS/FAX/E-Mail)
- Einfache Verdrahtung und Bedienung
- Fernwirkmöglichkeit, lokales Protokoll
- Speicherung der letzten 100 Ereignisse
- Jeder Ein-/Ausgang ist konfigurierbar





DxESY Überwachungs- und Protokollierungseinrichtung für Ereignismeldungen

Allgemeines
Für die Protokollierung und Weiterleitung von Alarmen aus unterschiedlichen Anlagen und Steuerungen oder von Gebäudeleittechnikanlagen eignet sich unsere DESY Protokollierungs- und Dokumentationszentrale.
DESY-Zentrale bietet die Möglichkeit Daten (Störmeldungen) von einer bestehenden GLT-Zentrale über eine serielle Schnittstelle (z.B. Druckerschnittstelle) zu empfangen.

Je nach Ausführung können in der DESY-Zentrale diese Nachrichten gefiltert und mit Attributen versehen werden. Die auf der seriellen Schnittstelle vorkommenden Nachrichten werden auf der DESY-Zentrale hinterlegt. Alle einlaufenden Nachrichten werden mit den hinterlegten Nachrichten verglichen und bei Bedarf neuen Nachrichten zugeordnet. Die empfangene Nachricht kann in individuell definierte Nachrichten umgewandelt und auf einem Drucker ausgegeben werden. Optional kann eine Benachrichtigung per SMS, FAX, E-Mail oder per Sprache erfolgen. Die gesamte Konfiguration der Auswertung und Benachrichtigung erfolgt in der DESY-Zentrale.

Der gesamte Meldungsumfang kann je nach Ausführung bis zu 512 verschiedene Meldungen umfassen, die empfangen und mit einem individuellen Text auf einem Drucker ausgegeben werden können.

Die DESY-Zentrale besteht aus einer Anlage mit der zugehörigen Software und den zugehörigen Schnittstellen zur Ankopplung an die Steuerung. Die Bauform der DESY-Zentrale kann den örtlichen Gegebenheiten angepasst werden.

Über optional verfügbare lokale Relaisausgänge können Schaltvorgänge direkt an der Zentrale ausgelöst werden.

Für die Erweiterung der Anlage zur Erfassung dezentraler Signale stehen Unterstationen mit digitalen und analogen Ein- und Ausgängen zur Auswahl. Die Unterstationen können über mehrere Kilometer mittels einer 2-Draht-Leitung miteinander verbunden und an die Zentrale angeschlossen werden.

Die Anbindung des Systems an Fremdsysteme erfolgt z.B. über die Druckerschnittstelle, vorzugsweise seriell.



DECT-Technologie

DECT steht für Digital Enhanced Cordless Telecommunications. Dieser Standard zeichnet sich unter anderem durch geringe Störanfälligkeit und eine gute Sprachübertragungsqualität aus. Die Reichweite beträgt bis zu 300m. Der DECT-Standard arbeitet im speziell hierfür reservierten Frequenzbereich 1880-1900Mhz und stellt 120 Duplexkanäle für die Funkstationen zur Verfügung. Jeder Funkteilnehmer prüft den Belegt-Zustand des jeweiligen Kanals auf belegt den nächsten freien Kanal. Hierdurch ist sichergestellt, dass immer ein freier Kanal zur Verfügung steht und eine gesicherte Funkdatenübertragung möglich ist. Zusätzlich zum exklusiven Kanal werden noch Datensicherungsprotokolle auf der Funkstrecke gefahren, die eine sehr hohe Zuverlässigkeit der Datenübertragung gewährleisten.
Die Störung durch andere DECT Stationen ist nicht möglich, da die Funknetzteilnehmer bei der zugehörigen Basisstation angemeldet werden müssen und genügend freie Funkkanäle zur Verfügung stehen.
Die Störung durch andere Quellen, wie z.B. GSM-Handys, Betriebsfunk, ISM Funk, ist ausgeschlossen, da hierfür andere Frequenzbänder reserviert sind. Auch die Störung durch elektrische Maschinen (z.B. Kräne, Pumpen, o.ä.) ist sehr unwahrscheinlich, da diese Maschinen nach den EMV-Richtlinien entstört sein müssen und falls dies nicht der Fall ist, i.A. nur im "niederfrequenten" Bereich Störungen aussenden, die den DECT-Funk nicht beeinflussen.
Sollten dennoch einmal Störungen auftreten, wechseln die Geräte automatisch die Frequenz, bzw. den Funkkanal und wiederholen die Datenübertragung.








Technische Daten:

Daten-
übertragung
- über 2-Draht-Leitung bis zu 1200m oder bei guter Leitungsqualität bis 20km
- über Funk (DECT) bis zu 300m Reichweite mit Repeatern Erhöhung der Reichweite
Konfiguration vom zentralen PC oder direkt an der Station mit der Konfigurations-Software
Display 2-zeiliges LCD-Display (16 Zeichen/Zeile) zur Anzeige aller Zustände des Gerätes
Anschlüsse/
Signale
bis zu 12 digitale Eingänge/Zähler über potentialfreie Kontakte
- bis zu 4 Relaisausgänge
- bis zu 8 analoge Eingänge, je 4 Schwellen
Bus-Vernetzung Bis zu 32 Stationen in beliebigem Abstand
Sicherheit End-to-End Bestätigung, Akkupufferung, lokaler und zentraler Anschluss für Sirene
Funk-Vernetzung Bis zu 16 Stationen mit 300m Reichweite
Fernalarmierung Handy, FAX, E-Eail, PC, Pager (Cityruf, ..)
Fernsteuerung Handy, PC, E-Mail
Leitstellensoftware DxLEIT Zentralen-Software
Protokollierung  Ereignisprotokoll lokal/fern, Status abrufbar
Strom-
versorgung
8-15V=, 200mA, (8..35V=/ 60V=/ Solar), integrierte Akkuladeschaltung und -pufferung, Meldung für Spannungsausfall-/wiederkehr
Abmessungen L: 130mm, B: 110mm, H: 40mm
Für Wand- oder Hutschienenmontage
Liefervarianten DESY-Störmelder: Einzelnes Gerät zur Störmeldeausgabe
DESY-Zentrale BUS: Zentralstation für 2-Draht DESY-Bus
DESY-Zentrale Funk: Zentrale für DESY-Funk System
DESY-Station Bus: DESY-Station für 2-Draht Bus
DESY-Station Funk: DESY-Station für Funksystem

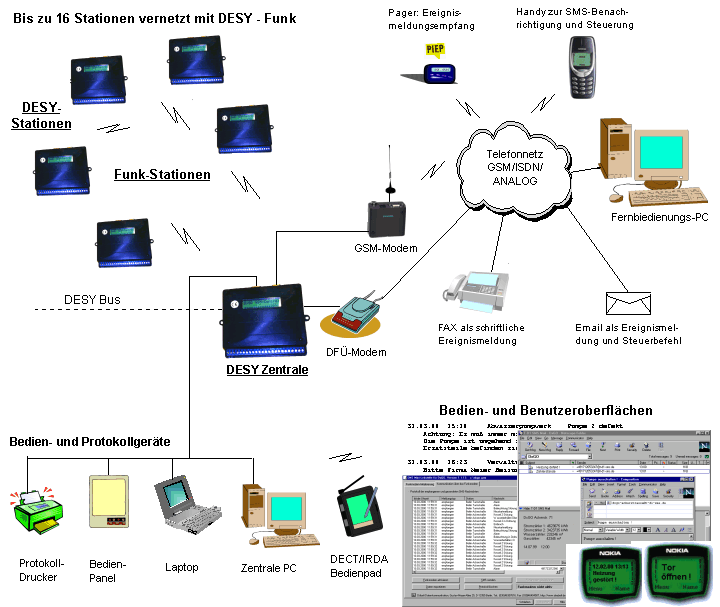

Kommunikationsmöglichkeiten


DESY-Zentrale


Anschließbare Ein- und Ausgabegeräte für DESY


DESY-Station

Anschließbare Signale und Sensoren an DESY

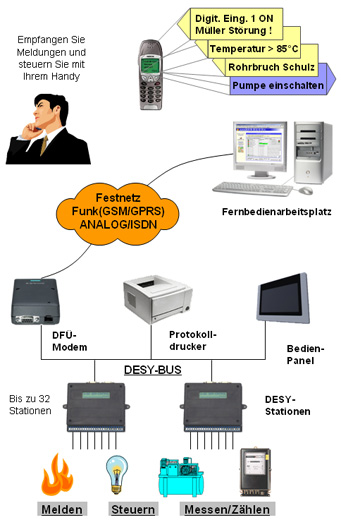

Dezentrale Stationen mit digitalen und analogen Ein- und Ausgängen
