DxTIMER
SPS mit Zeitgeberfunktion

Low-Power-SPS mit Zeitgeberfunktion

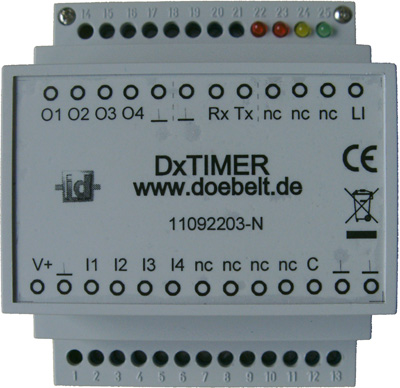

DxTIMER Produktbild

Der DxTIMER ist eine stromsparende MINI-SPS mit Timerfunktionen. DxTIMER kann zwei bis acht Eingänge und einen bis vier Ausgänge besitzen, die beliebig über die komfortable Konfigurationssoftware miteinander verknüpft werden können. Zusätzlich stehen vier Timer mit Kurz- und Langzeit-Timerfunktionen zur Verfügung.
Es stehen UND-/ODER-/NICHT-Funktionen und Merkervariablen zur Verfügung. Eine Programmiersprache muss nicht erlernt werden. Das verhalten wird über die Konfigurationssoftware festgelegt. Bei Bedarf liefern wir die DxTIMER fertig konfiguriert nach Ihren Wünschen.
Weiterhin arbeitet das Gerät stromsparend und benötigt im stand-by-Betrieb weniger als 60mW (typ.: 12V/5mA) und eingnet sich daher auch für den Batteriebetrieb.
Die digitalen Ein- und Ausgänge des Gerätes sind potentialfrei. Optional stehen analoge Ein- und Ausgänge mit 0/4..20mA zur Verfügung. Die Versorgungsspannung beträgt 8-34VDC.
Leuchtdioden zeigen die Funktion des Gerätes an.


Seitenanfang

Technische Daten

Parameter DxTIMER SPS-TIMER
Versorgung
Versorgungsspannung: 8VDC...34VDC 8VDC...34VDC
Sonderfunktionen:   SPS-Funktion
Eingänge
digital: Potentialfrei Potentialfrei
analog: 0/4..20mA; 0-1/10V 0/4..20mA; 0-1/10V
Ausgang
digital: Relais (1A/125V), open collector 50V/1A Relais (1A/125V), open collector 50V/1A
analog: 0/4..20mA; 0-1/10V 0/4..20mA; 0-1/10V
Allgemeine Daten
Umgebungstemperatur: -20°C ... 60°C -20°C ... 60°C
Anschluss: Schraubklemmen, max. 2 * 2.5 mm² Schraubklemmen, max. 2 * 2.5 mm²
Gehäuseabmessungen (L*B*H): 90mm * 70mm * 60mm, 4 PLS 90mm * 70mm * 60mm, 4 PLS
sonstiges: Aufrastbar auf EN-Hutschiene Aufrastbar auf EN-Hutschiene

Anwendungen:

Stromsparende Timeranwendungen zur Anschaltung stromverbrauchender Geräte
Stromsparende SPS mit zusätzlicher Timerfunktion für energiesparende Anwendungen


Seitenanfang

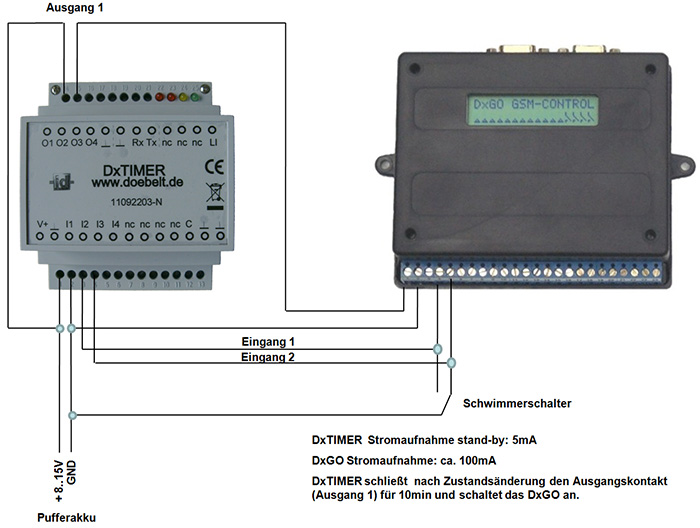

Verdrahtungsschema DxTIMER - DxGO

Verdrahtungsschema DxTIMER - DxGO

Seitenanfang

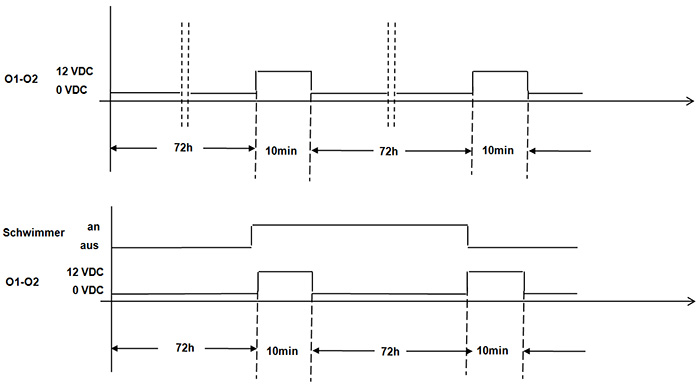

Schaftverhalten DxTIMER

Schaftverhalten DxTIMER
