DxINT P2P / P2MP Fernwirkgeräte
Punkt-zu-Punkt und Punkt-zu-Mehrpunktkopplung


Fern-Kopplung von digitalen und analogen Signalen via GSM/GPRS/TCP oder Festnetz

Punkt-zu-Punkt und Punkt-zu-Mehrpunkt-Kopplung via DxINT mit ISDN- / Analog- / GSM- / GPRS- / TCP-Modem

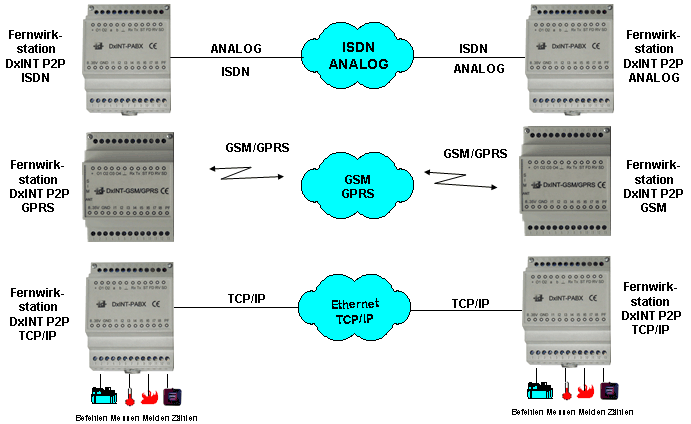

DxINT P2P / P2MP Fernwirkgeräte - Schema

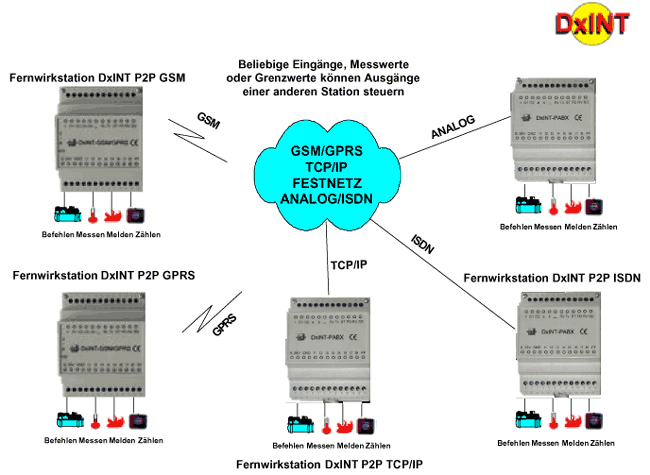

Kopplung von Fernwirkstation mit unterschiedlichen Übertragungsarten
Beliebige Eingänge, Messwerte oder Grenzwerte können Ausgänge einer anderen Station steuern

DxINT P2P / P2MP Fernwirkgeräte - Schema


Eigenschaften

  • Entfernte Kopplung von analogen und Digitalen Signalen über GSM/GPRS/TCP oder Festnetz
  • Mischbetrieb von analogen und digitalen Wähl- und GSM-/GPRS- und TCP/IP-Netzen
  • Abbildung von Meldungen, Zählwerten und analogen Grenzwerten auf Befehle
  • Abbildung von analogen Eingängen auf analoge Ausgänge (0/4..20mA, 0..1/10V)
  • Pro Gerät bis zu 8 Meldungen-, 4 Zähler, 4 digitale Ausgänge,4 analoge Ein- und Ausgänge
  • Internes Übertragungsmodem (Standleitung, Ethernet, GSM,, GPRS Analog, ISDN)
  • Datenauslesung und Konfiguration über RS232-Schnittstelle
  • Konfiguration mit passender Konfigurations-Software
  • Varianten für portable-, Hutschienen- oder Wandgehäuse IP67
  • Option: Batteriebetrieb für Fernwirkstation, bis zu 10 Jahre
  • Kompakte Bauform (70*72*90mm3)

Seitenanfang


Beschreibung

Über weite Entfernungen Ein- und Ausgänge komplementär abzubilden ist oft mangels geeigneter Leitungen nicht möglich. Zur Lösung bieten wir DxINT-Geräte mit unterschiedlichen Übertragungseinrichtungen an. DxINT-Geräte können mit Standleitungs-, Analog- oder ISDN-, Ethernet-, GSM- oder GPRS-Modems ausgerüstet werden. Geräte mit unterschiedlichen Übertragungseinrichtungen können miteinander gekoppelt werden. Auf diese Weise lassen sich heterogene Punkt-zu-Punkt und Punkt-zu-Mehrpunkt Verbindungen aufbauen. Optional ist der Betrieb mit einer DxLEIT Leitstelle möglich.

Die Übertragung der Informationen erfolgt per Datenprotokoll über Stand- oder Wählverbindungen. Bei GSM-Geräten ist auch die Kopplung per SMS möglich. Zusätzlich lassen sich bei Geräten mit GSM/GPRS Interface SMS, FAX, EMAIL und Pager-Nachrichten an Mobiltelefone des zuständigen Bereitschaftspersonals versenden.

DxINT-Geräte bieten digitale und analoge Ein- und Ausgänge, die beliebig auf entfernte Station verteilt werden und dort Aktionen auslösen können. Der Eingang einer Station kann auf den Ausgang einer oder mehrerer anderer Stationen
abgebildet werden. Mess- und Zählwerte lassen sich mittels Grenzwerten überwachen und bei deren Verletzung Ausgänge am eigenen oder entfernten Gerät schalten. Messwerte können zusätzlich an einem oder mehreren Geräten als Analogwert ausgegeben werden.

Die Konfiguration der Stationen erfolgt mit einer entsprechenden Konfigurationssoftware, die einfach zu bedienen ist. Eine Programmierung ist nicht erforderlich.

Meldungen können flankenabhängig Aktionen am eigenen oder am entfernten Gerät auslösen. Messwerte können an der Empfangsstation als Messwerte wieder ausgegeben werden. Das Aktualisierungsintervall kann eingestellt werden.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von: Steuerung von Brunnengalerien, Steuerung von Pumpstationen und Hochbehältern, Prozeßvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..

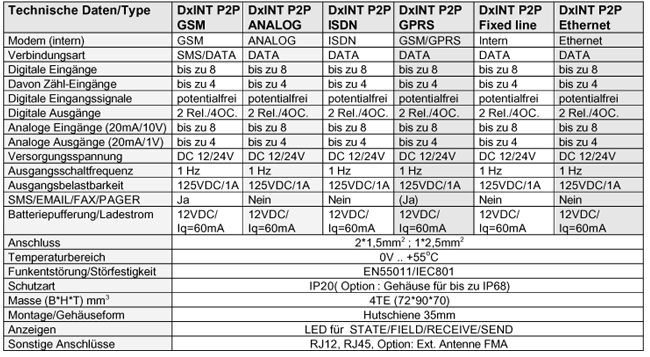

Tabelle - DxINT-P2P Versionen
