Beschreibung

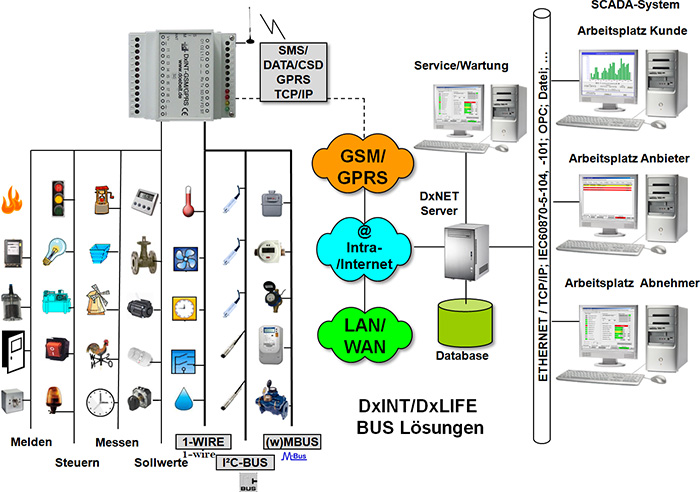

DxINT-BUS ermöglicht den Anschluss von mehreren Sensoren und Aktoren mit einer 1- oder 2-Draht-Leitung über unterschiedliche Bussysteme. Je nach gewähltem Bus können bis zu 128 unterschiedliche Sensoren direkt an das DxINT-BUS angeschlossen werden. Die Daten der angeschlossenen Sensoren werden i.a. zyklisch erfasst, zwischengespeichert und übertragen. Bei bestimmten Sensoren können Grenzwerte konfiguriert werden, die spontane Übertragungen auslösen. Als Option stehen Versionen mit integriertem Datenlogger zur Verfügung.

Die Busausdehnung beträgt beim I²C-Bus bis zu einigen 10m, beim 1-Wire Bus bis zu einigen Hundert Metern und bei MBUS bis zu einigen Kilometern. Je nach Ausführung des DxINT-BUS-Gerätes können ein oder mehrere Bussysteme in einem Gerät vereint werden.

I²C/SPI Bus:

Das I²C Bus Interface dient zum Anschluss von Druck- und Pegelsensoren sowie von Temperatur- und Feuchtesensoren. Je nach Anforderung können optional auch andere Sensoren angeschlossen werden. Die maximalen Leitungslängen liegen bei einigen 10m. Standardmäßig ist das Interface für vier I²C Sensoren ausgelegt.

1-Wire Bus:

Das 1-Wire Bus Interface dient zum Anschluss von Temperatur- und Feuchtesensoren. Es werden Temperatursensoren von -55°C bis +125°C angeboten. Theoretisch lassen sich fast beliebig viele Sensoren anschließen und so z.B. eine Temperaturlandschaft eines Gebäudes, eines Geländes oder eines großen Raumes aufzeichnen. Das Gerät unterstützt bis zu 128 Sensoren. Eine Erweiterung ist optional möglich.

MBUS

Das MBUS Interface dient hauptsächlich zum Anschluss von MBUS-Zählern für Gas, Wasser, Wärme und Strom. Das Gerät unterstützt den direkten Anschluss von bis zu fünf MBUS-Zählern. Über ein Erweiterungsmodul können bis zu 128 Zähler angeschlossen werden. Je nach Medium werden Zusatzparameter wie z.B. Vor-/Rücklauf-Temperatur erfasst und übertragen. Die Abfrage und Übertragung der Messwerte erfolgt zyklisch. Optional ist die spontane Abfrage möglich.

Für energiesparende Anwendungen wird der MINIBUS und für schwer zugängliche Bereiche der wireless MBUS angeboten. Die Busausdehnung kann bis zu einigen Kilometern betragen. Die Versorgung kann optional mit einer Batterie oder mittels Energy-Harvesting erfolgen (DxLIFE/DxTENG).

Digitale Eingänge:

DxINT-BUS bietet Anschlussmöglichkeiten für Kontakte, (Zähl-) Impulse zur Erfassung von Ereignissen bzw. Zuständen und Mengen. Mit einem internen Timer können Lauf- oder Zustandszeiten erfasst werden.

Analoge Eingänge:

Für Messsignale (z.B. 0..1V/10V; 0/4..20mA) stehen bis zu vier analoge Eingänge zur Verfügung.

Digitale Ausgänge

Zur Steuerung und zum Schalten stehen Relais oder Open-Collector-Ausgänge zur Verfügung.

Analoge Ausgänge

Für die Sollwerteausgabe stehen 0/4-20mA Ausgänge zur Verfügung.

Datenübertragung

Die Übertragung der Daten kann lokal oder mittels Fernübertragung erfolgen. Das Gerät besitzt eine integrierte Übertragungseinheit die den Bedürfnissen angepasst werden kann. Zur Auswahl stehen GSM/GPRS, PSTN, Ethernet, u.a.. Die Datenübertragung erfolgt über ein gesichertes Protokoll. Es stehen Standardprotokolle zur Ankopplung an vorhandene Systeme, oder als System-Komplettlösung unsere DxNET Server-Lösungen zur Verfügung. Die Datenübertragung kann gesichert über IPSec, SSL- oder DES-Verschlüsselung erfolgen.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:

Wohngebäuden, Kühl- und Lagerräumen, Energie Controlling, Prozessvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, u.v.a.m.
