2.2.19 / 5.1.11

DxGO-VARIO / DxHEAD-SPS

Eigenschaften

• Aufbau von Punkt-zu-Punkt und Punkt-zu-Mehrpunkt Verbindungen
• Direkter Informationsaustausch zwischen SPS-Steuerungen und Mobiltelefonen
• Datenaustausch über DxGO-VARIO mit anderen SPS-Steuerungen und SCADA-Systemen
• Ein- und Ausgänge und Variablen der SPS werden seriell ans DxGO-VARIO übertragen
• Ein- und Ausgänge der SPS werden als Signale am DxGO-VARIO abgebildet
• DxGO-VARIO bietet physikalische Ein- und Ausgänge (digital und analog) direkt am Gerät
• 12 Meldungs-/Zähleingänge, 8 analoge Eingänge, 4 Relaisausgänge als phys. Eingänge
• Konfiguration mit einfach zu bedienender Konfigurations-Software (DxCONFIG)
• Datenübertragung mit GSM/GPRS-Modem (900/1800), Option: Analog-, oder ISDN-Modem
• Varianten für Hutschienen- oder Wandmontage, Wandgehäuse IP67
• Kompakte Bauform (140*110*40mm³)
• CE-Zulassung

Beschreibung

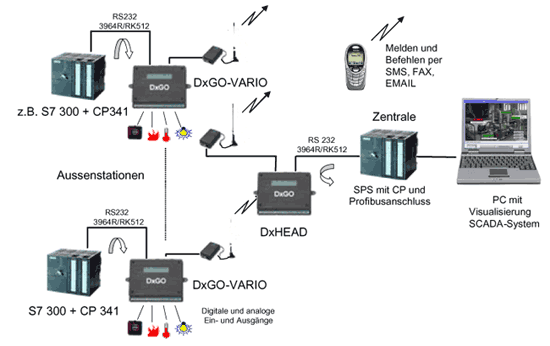

Größere Anlagen besitzen oft eine Vielzahl von Ein- und Ausgängen. Um diese nicht über physikalische Ein- und Ausgänge mit der Dx-Station verbinden zu müssen, kann der Zustand der Ein- und Ausgänge über eine serielle RS232-Schnittstelle und ein Protokoll mit der Dx-Station ausgetauscht werden. Als Übertragungsprotokoll wird im Allgemeinen die Standardprozedur 3964R und RK512 eingesetzt. Andere Protokolle sind optional möglich. Auf diese Weise lassen sich eine Vielzahl von Ein- und Ausgängen der SPS als virtuelle Ein- und Ausgänge des DxGO-VARIO darstellen. Es lassen sich mehrere SPS-Außenstation mit einer Zentrale über GSM oder andere Übertragungswege verbinden. Es können Verbindungen zwischen Außenstation und Zentrale sowie zwischen den Außenstationen erfolgen.
Die Kommunikation zwischen SPS und Dx-Station erfolgt über Datenbausteine. Jeder Station wird ein Datenbaustein mit allen relevanten Informationen zugeordnet, der auf Abfrage oder spontan übertragen wird.
Die Dx-Station verhält sich der SPS gegenüber als SLAVE, d.h. die SPS muss die Dx-Station pollen und den Datenbaustein auslesen bzw. beschreiben.
Die SPS misst, steuert und regelt einen Prozess. Ausgewählte Signale und Variablen sind für den Austausch mit anderen Stationen von Bedeutung und werden mit der Dx-Station über einen Datenbaustein ausgetauscht. Die Struktur des Datenbausteines ist festgelegt. Es können analoge Messwerte, digitale Eingänge, digitale Ausgänge oder abgeleitete Größen übertragen werden Die Anzahl der Variablen wird durch den Datenbaustein und die Dx-Station bestimmt. Es stehen verschiedene Dx-Geräteversionen mit unterschiedlichen Datenbausteingrößen zur Auswahl.

Die über die serielle Schnittstelle ausgetauschten Ein-, Ausgänge und Variablen der SPS werden als virtuelle und die an der Station befindlichen als physikalische Ein- und Ausgänge bezeichnet.
Zusätzlich zum Datenaustausch mit der Zentrale können die von der SPS an die Dx-Station übertragenen Ein- und Ausgänge als SMS-, FAX-, E-Mail-, PAGER- oder VOICE-Nachricht versendet werden. Die Steuerung per SMS oder E-Mail ist ebenfalls möglich.
Die Konfiguration erfolgt am Dx-Gerät mit Hilfe der DxCONFIG Konfigurations-Software.

Funktionen der DxGO-VARIO

• liest die analogen und digitalen Eingangswerte der SPS und kann diese über das GSM-Modem an ein Mobiltelefon bzw. eine Leitstelle oder andere Station verschicken
• Der Zustand der Station kann mittels PC, Mobiltelefon oder Leitstelle abgefragt werden.
• gibt die Schaltbefehle vom Handy oder vom PC an die SPS weiter, mit denen die digitalen Ausgänge geschaltet werden um z.B. eine Pumpe ein- oder auszuschalten.
• Die Ein- und Ausgänge der Dx-Station können optional aktiviert werden.

Funktion der DxHEAD-SPS (Zentrale)

• Eingangszustände und Messwerte der Anlagen können über einen Protokollumsetzer in einer Visualisierung-Software angezeigt werden.
• Aus dem Anwendungsprogramm können Ausgänge der SPS geschaltet werden

Die Ansteuerung erfolgt über eine DxHEAD-SPS Station oder über einen DxWINCC Treiber.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von: Wasserver- und Entsorgungsanlagen, Prozessvorgänge, Heizungs- und Klimaanlagen, u.v.a.m..

Lieferumfang

Optional

USB-Kabel zum Anschluss der Dx-Stationen (RS232) an die serielle USB-Schnittstelle eines Laptops oder PCs:
